结构
滚动体与保持架：
采用精密圆筒滚柱作为滚动体，滚柱互相直角地组合在特制的滚珠保持器中。保持架具有独特设计，带有防止保持架错位的机构，通常通过特殊的卡槽、限位块或其他紧固装置等，将滚柱准确地分隔并保持在特定位置，避免滚柱在运动过程中发生错位、偏移等情况，确保了滚柱排列的准确性和稳定性4。
轨道系统：与设置在专用轨道上的 90°V 型沟槽滚动面配合使用。轨道经过精密研磨加工，具有高精度的表面质量和尺寸精度，为滚柱提供了精确的滚动轨迹，能使滚柱在 V 型沟槽内顺畅滚动，保证了直线运动的精度和稳定性14。
特长
高精度：
精密的滚柱和 V 型沟槽轨道配合，以及防止保持架错位机构，使得滚柱在运动过程中能始终保持精确的位置和轨迹，从而实现高精度的直线运动，可满足对精度要求极高的设备和工艺需求。
高刚性：
交叉排列的滚柱能够在多个方向上均匀承载负荷，再加上防止保持架错位机构增强了整体结构的稳定性，使导轨具有较高的刚性，可承受较大的径向负荷、轴向负荷和倾覆力矩，适用于需要在重负荷、高压力等工况下工作的设备。
低摩擦与平滑运动：由于转动体是精密圆筒滚柱，且并非循环方式，摩擦抵抗的变动相当少，甚至轻负荷时的起动摩擦抵抗与运动摩擦抵抗几乎没有差异，能实现平滑的滚动运动，减少了运动过程中的振动和噪音，提高了设备运行的平稳性1。
长寿命：
高精度的加工和装配，以及防止保持架错位机构有效保护了滚柱和轨道的正常运行，减少了部件之间的磨损和疲劳，延长了导轨的使用寿命，降低了设备的维护成本和更换频率。
可靠性高：
防止保持架错位机构大大提高了导轨在运行过程中的可靠性，减少了因保持架错位导致的故障和停机风险，确保设备能够长期稳定地工作，提高了生产效率和设备的可用性。
适用范围广：
凭借其高精度、高刚性、低摩擦等特点，可广泛应用于各种精密设备和自动化生产线，如半导体制造设备、光学检测设备、数控机床、工业机器人等领域。
中国一级代理商，THK产品技术团队，专注代理进口 THK 全系列产品，THK 直线导轨、THK 滑块、THK 直线轴承、THK 滚珠丝杆、THK 交叉滚子轴承、THK 交叉滚子导轨、THK 交叉滚子工作台、THK 花键轴、THK 花键螺母等THK产品。THK 滑块与 THK 直线导轨常年大量现货备货，怀着满腔诚意服务好国内外工厂及经销商等新老客户提供最便捷、优质的服务。现免费提供THK产品报价,THK 产品资料下载,THK产品选型咨询,THK技术服务，第一时间提供THK产品信息送达。

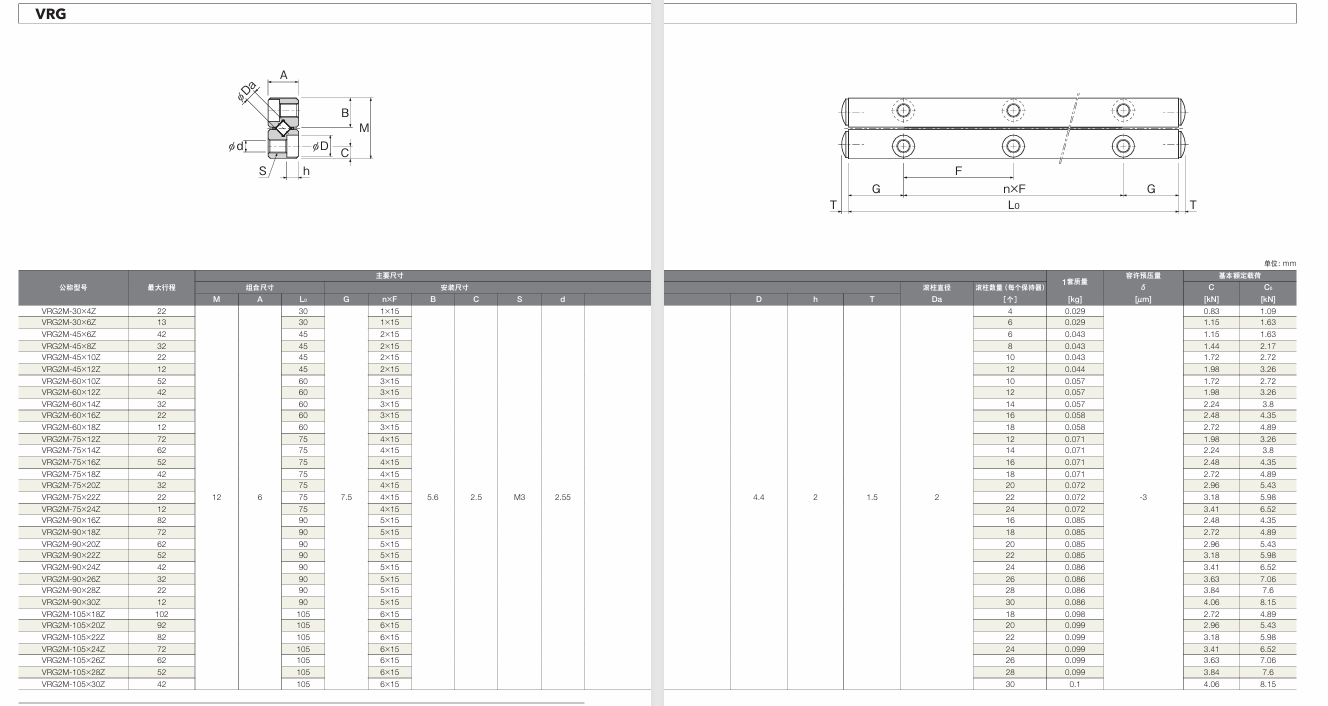

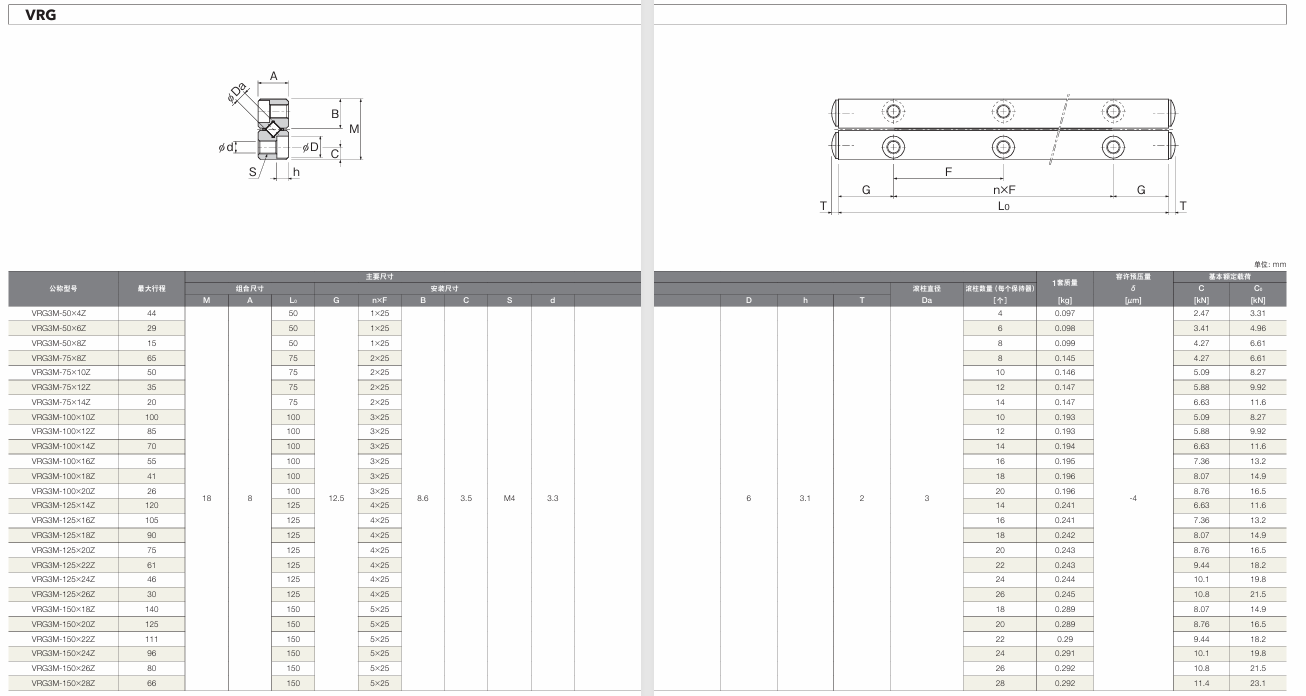

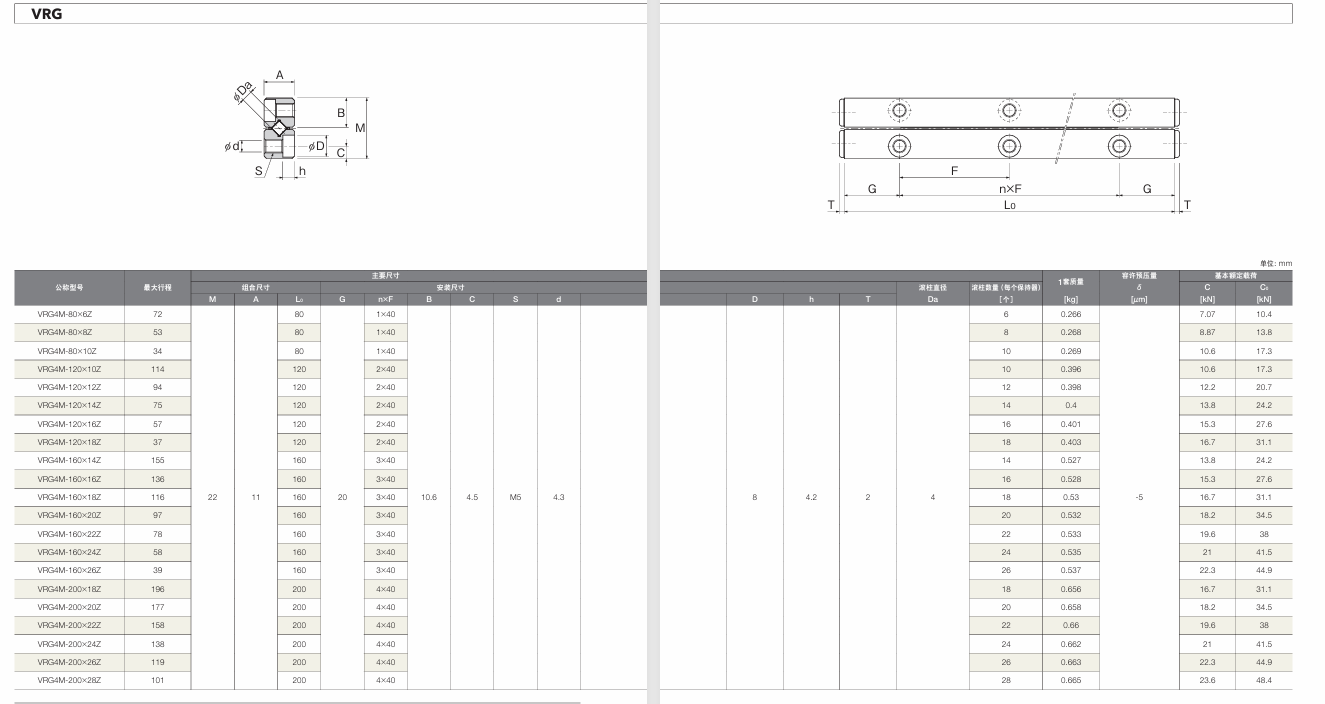

THK代理商特价型号：THK 交叉滚柱导轨 VRG 系列包含：
VRG2M、VRG2M-30HX6Z、VRG2M-45HX12Z、VRG2M-60HX16Z、VRG2M-75HX22Z、VRG2M-90HX24Z、VRG2M-105HX30Z、VRG3M-50HX8Z、VRG3M-75HX12Z、VRG3M-100HX18Z、VRG3M-125HX22Z、VRG3M-150HX28Z、VRG4M-80HX10Z、VRG4M-120HX16Z、VRG4M-160HX22Z、VRG4M-200HX28Z等不同型号交叉滚柱导轨。
此外，根据轴承通消息，THK 还扩充了带防止保持架偏移机构的交叉滚柱导轨的产品阵容，新增了 “VRG6 型” 和 “VRG6E 型”THK厂家促销
