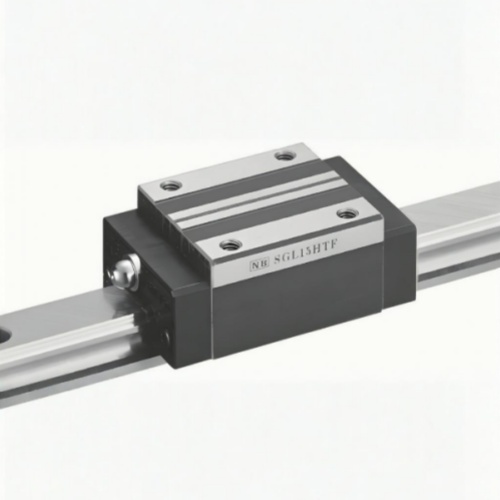

NB滚动导轨SGL型是由具有经过精密研磨加工的4线路轨道槽的轨道和滑块构成,滑块进而又是由本体、钢球、保持器、回路盖构成。
高负载容量及长寿命
因使用大径钢球，并且，轨道面加工成近似钢球半径的R形状，故而钢球接触面积大，实现高负载容量及长寿命。
低麈擦
因采用4线路2点接触结构，故而即便施加予压提高刚性，也可以低摩擦实现稳定运行。
四个方向的负载能力相同
钢球沿45度角方向均匀配置，使上下、左右四个方向都具有相同的负载能力。
纤维纸板
滑块本体内部可组入含润滑脂纤维纸板，向传送槽内适量供给润滑脂，从而可以大幅延长注油间隔。(参照P.A-16)
吸收安装误差
钢球配置充分考虑到了提高自动调心性能，可以吸收安装误差。
耐腐蚀规格
大幅提高了耐腐蚀性能的不锈钢规格(SGLS型)和实施了低温黑铬处理的LB规格已被标准化，最适合用于无尘室等环境下。
防尘
侧面密封环已被作为标准化装载。进而，为了提高防尘效果，还备有底面密封环、双面密封环、刮刀、防尘罩及专用盖等。
反向密封环
通过装载NB反向密封环,可以抑制润滑脂的浪费，实现长期免维护。(参照P.A-17)
NB SGL 系列包含：
SGL15 系列：SGL15TF、SGL15F、SGL15F - D、SGL15E、SGL15E - D、SGL15TE、SGL15TE - D、SGL15HTF、SGL15HYF、SGL15HTE、SGL15HYE、SGL15HTEX等不同型号滚珠导轨。
SGL20 系列：SGL20F、SGL20TF、SGL20TF - D、SGL20E、SGL20TE、SGL20HTF、SGL20HYF、SGL20HTE、SGL20HYE、SGL20HTEX等不同型号滚珠导轨。
SGL25 系列：SGL25F、SGL25TF、SGL25TF - D、SGL25E、SGL25TE、SGL25HTF、SGL25HYF、SGL25HTE、SGL25HYE、SGL25HTEX等不同型号滚珠导轨。
SGL30 系列：SGL30F、SGL30TF、SGL30E、SGL30TE、SGL30HTF、SGL30HYF、SGL30HTE、SGL30HYE、SGL30HTEX等不同型号滚珠导轨。
SGL35 系列：SGL35F、SGL35TF、SGL35E、SGL35TE、SGL35HTF、SGL35HYF、SGL35HTE、SGL35HYE等不同型号滚珠导轨。
SGL45 系列：SGL45HTF、SGL45HYF、SGL45HTE、SGL45HYE等不同型号滚珠导轨。
SGW 系列：SGW17TF、SGW21TF、SGW27TF、SGW35TF、SGW17、SGW21、SGW27、SGW35、SGW17TE、SGW21TE、SGW27TE、SGW35TE等不同型号滚珠导轨。
此外，还有不锈钢规格的 SGLS 系列，如 SGLS15F、SGLS15F - D、SGLS20F、SGLS25F、SGLS15TF、SGLS15TF - D、SGLS20TF、SGLS25TF 等等不同型号滚珠导轨。
