咨询电话结构与特长

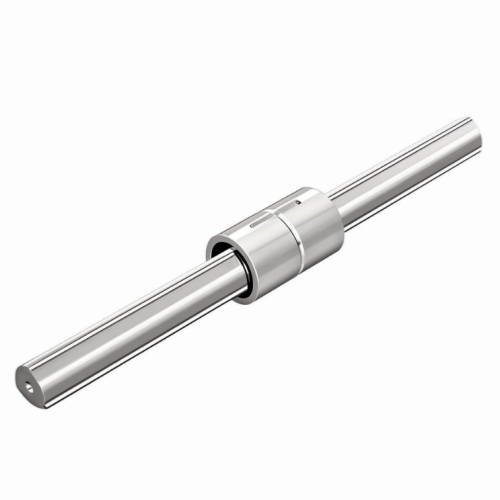

高扭矩型滚珠花键在花键轴外圈上按120°均等排列了3条滚动面突起部,并配有2列(总共6列)负荷钢球列分别从左右方将其夹住。
滚动面被精密研磨加工成与球径相接近的R沟槽形状。当花键轴或花键母承受扭矩时,在6列负荷钢球中与扭矩方向一致的3列钢球均等地承受负荷,并且自动地决定旋转中心。反转时,就由反方向的3列钢球承受负荷。
各钢球列通过装在花键母内的保持器,持续进行整列循环运动,所以,即使将花键轴从花键母中抽出,钢球也不会脱落。
【旋转方向间隙为“零”】
高扭矩滚珠花键通对过单个花键母施加预压,使旋转方向间隙为零,从而提高刚性。像具有圆弧沟槽或哥德式沟槽的传统型滚珠花键一样,施加预压并不需要将2个花键母在圆周方向相互扭转方可使用,从而容易实现小型化设计。
【高刚性与精确定位】
因接触角大,并且用1个花键母就能施加预压,所以初期变位小,能获得高刚性和精确的定位精度。
【可进行高速运动和高速旋转】
由于摩擦力小,并采用出色的润滑剂保持构造以及具有刚性的保持器,所以即使作高速直线运动,在润滑脂的作用下也能满足长时间的使用需要。此外,因负荷钢球与无负荷钢球的半径方向距离大致相等,即使高速旋转时,作用在钢球上的离心力的影响也很小,能得到平滑稳定的直线运动。
【小型的设计】
与传统型滚珠花键不同,因不让无负荷的钢球在外周循环,所以花键母的外径可变小,从而可实现节省空间的小型设计。
【钢球保持型】
由于使用球保持器,即使将花键轴从花键母中抽出,钢球也不会脱落。
【可作为重负荷用直线轴承使用】
因钢球滚动面被加工成与钢球半径大致相等的R沟槽形状,所以钢球的接触面积大,即使对径向载荷也具有很强的承载能力。
【可用1根轴代替2根平行轴】
因用1根轴就可以承受扭矩方向和径向方向的负荷,所以可以将以往2根轴平行使用的地方用1根轴来代替，从而实现安装简单、省空间的设计。

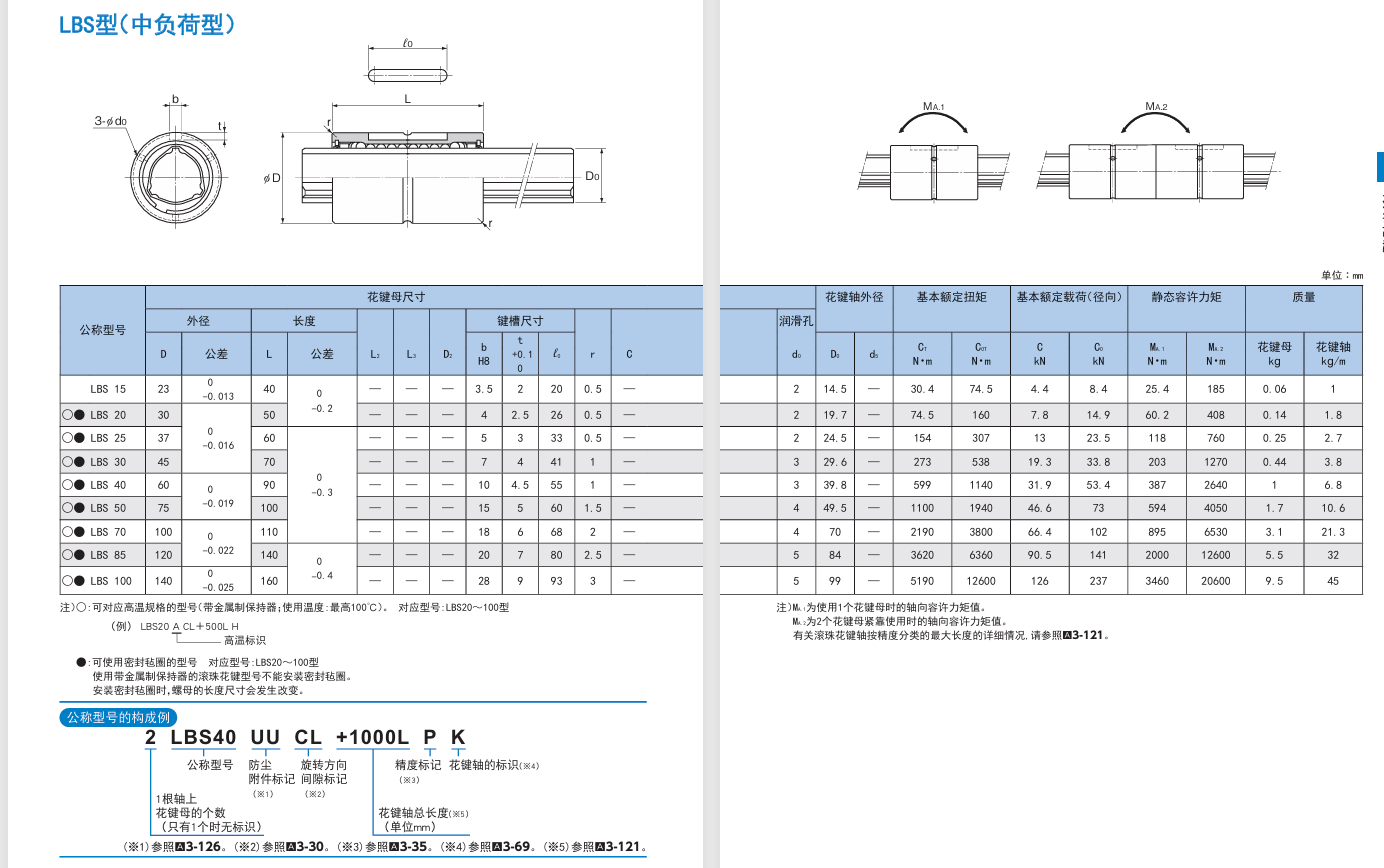

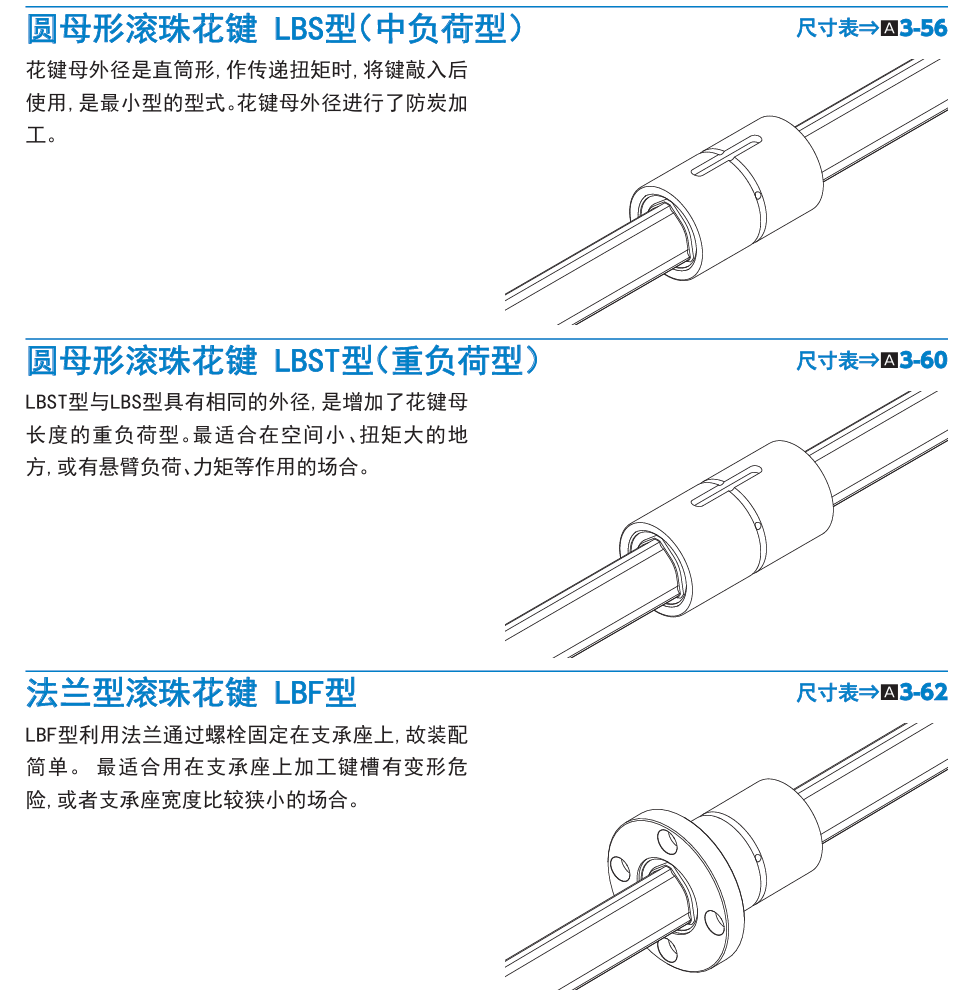

THK代理商特价型号：THK LBS系列包含：LBS6、LBS8、LBS10、LBS15、LBS20、LBS25、LBS30、LBS40、LBS50、LBS70等不同滚珠花键THK厂家促销。

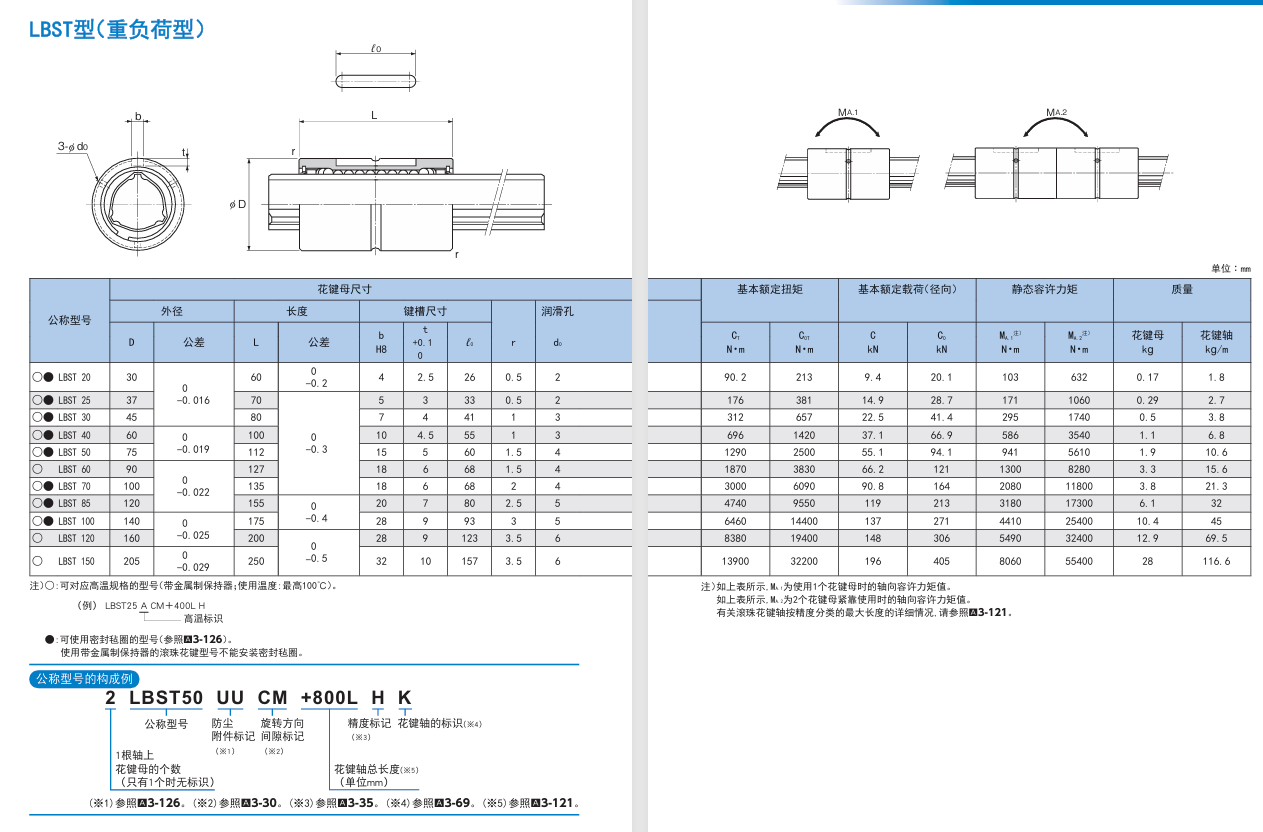

THK一级代理商特价型号：THK LBST 系列包含： LBST20、LBST25、LBST30、LBST40、LBST50、LBST60、LBST70、LBST85、LBST100、LBST120、LBST150357、LBST20UU、LBST25UU、LBST30UU、LBST40UU、LBST50UU等不同滚珠花键。

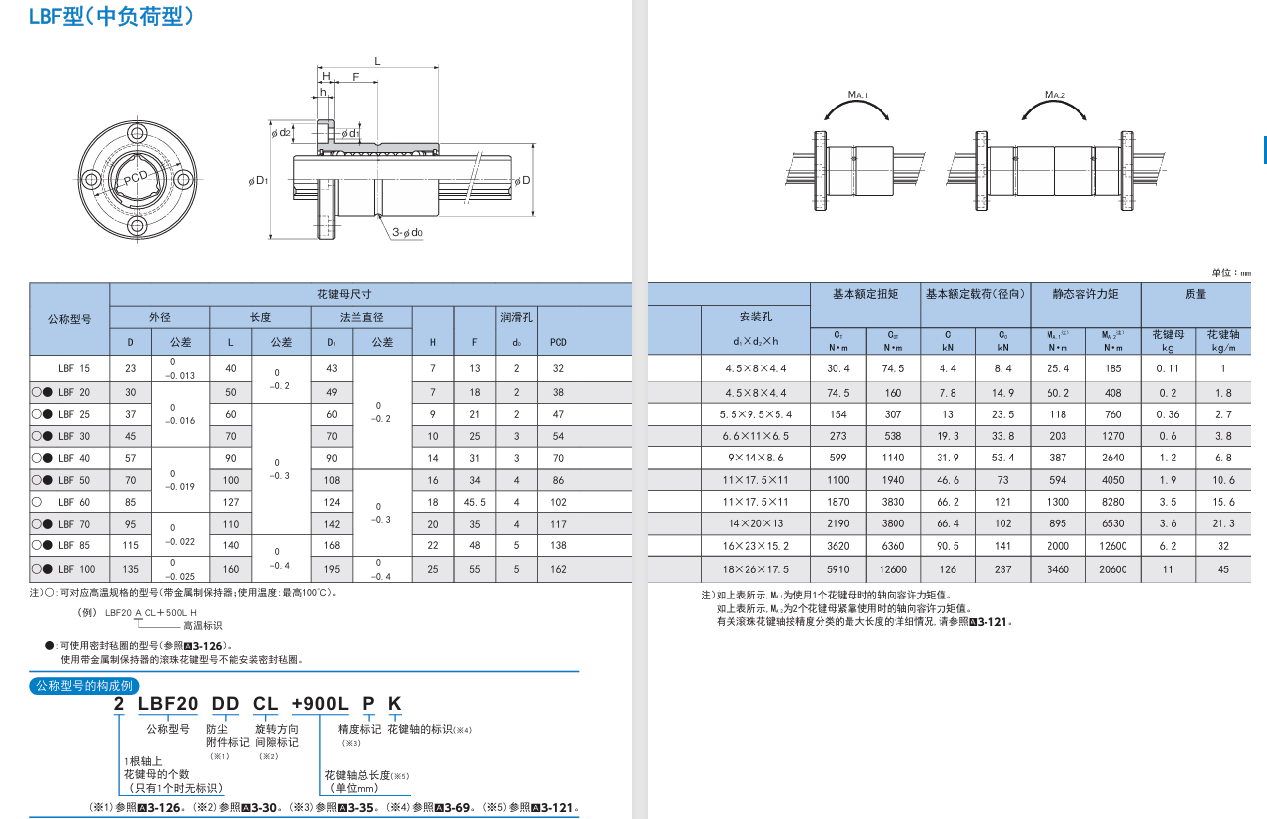

THK LBF 系列包含：LBF15、LBF15CL、LBF15CM、LBF15UU、LBF15UUCL、LBF15UUCM、LBF20、LBF20CL、LBF20CM、LBF20DD、LBF20UU、LBF20DDCL、LBF20DDCM、LBF20UUCL、LBF20UUCM、LBF25、LBF25CL、LBF25CM、LBF25DD、LBF25UU、LBF25DDCL、LBF25DDCM、LBF25UUCL、LBF25UUCM、LBF30、LBF30CL、LBF30CM、LBF30DD、LBF30UU、LBF30DDCL、LBF30DDCM、LBF30UUCL、LBF30UUCM、LBF40、LBF40CL、LBF40CM、LBF40DD、LBF40UU、LBF40DDCL、LBF40DDCM、LBF40UUCL、LBF40UUCM、LBF50、LBF50CL、LBF50CM、LBF50DD、LBF50UU、LBF50DDCL、LBF50DDCM、LBF50UUCL、LBF50UUCM、LBF60、LBF60CL、LBF60CM、LBF60DD、LBF60UU、LBF60DDCL、LBF60DDCM、LBF60UUCL、LBF60UUCM、LBF70、LBF70CL、LBF70CM、LBF70DD、LBF70UU、LBF70DDCL、LBF70DDCM、LBF70UUCL、LBF70UUCM、LBF85、LBF100等不同滚珠花键。

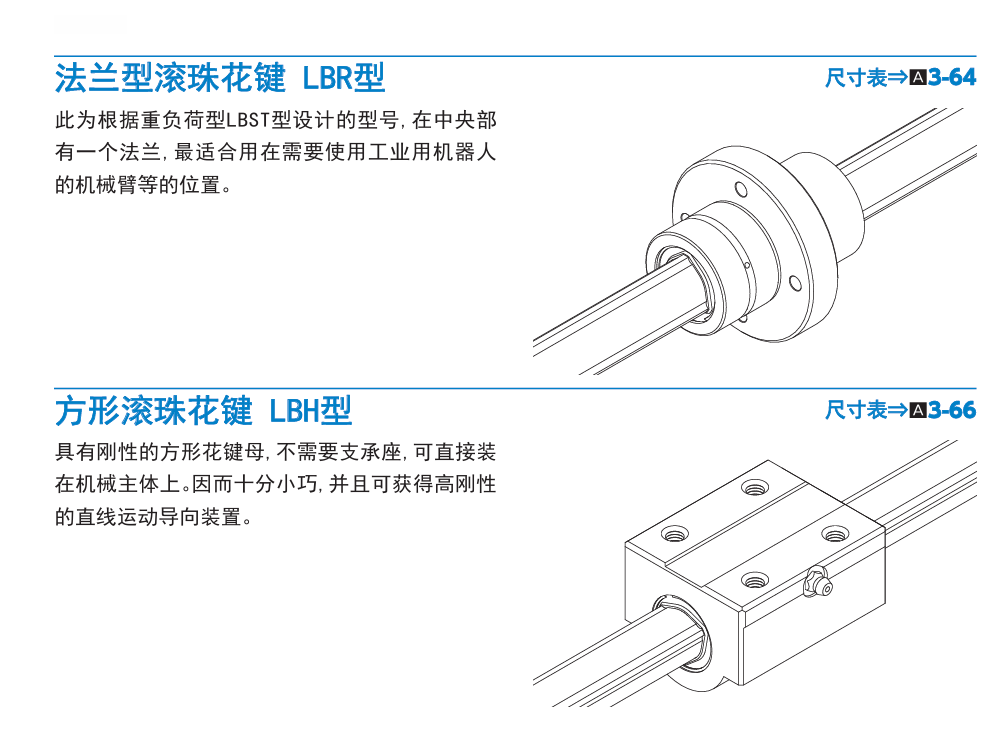

THK LBR 系列包含：LBR15UU、LBR20UU、LBR25UU、LBR30UU、LBR40UU、LBR50UU、LBR60UU、LBR70UU、LBR85UU、LBR100UU等不同滚珠花键。
THK LBH 系列包含：LBH15uunut、LBH20uunut、LBH25uunut、LBH30uunut、LBH30acm＋600lh、LBH40uunut、2LBH40uucl +700lpk、LBH50uunut、2LBH50uucl+1160lp等不同滚珠花键THK厂家促销。
中国一级代理商，THK产品技术团队，专注代理进口 THK 全系列产品，THK 直线导轨、THK 滑块、THK 直线轴承、THK 滚珠丝杆、THK 交叉滚子轴承、THK 交叉滚子导轨、THK 交叉滚子工作台、THK 花键轴、THK 花键螺母等THK产品。THK 滑块与 THK 直线导轨常年大量现货备货，怀着满腔诚意服务好国内外工厂及经销商等新老客户提供最便捷、优质的服务。现免费提供THK产品报价,THK 产品资料下载,THK产品选型咨询,THK技术服务，第一时间提供THK产品信息送达。
