结构与特长

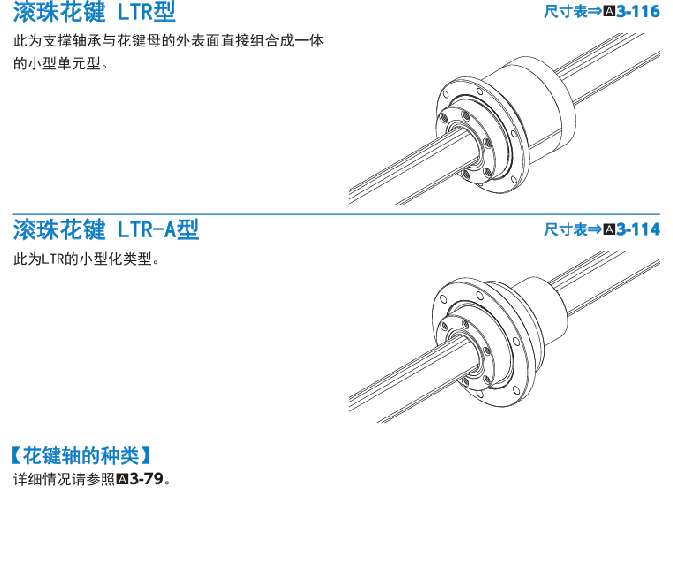

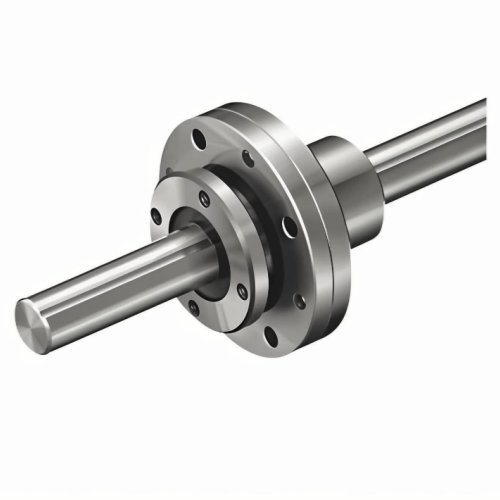

旋转式滚珠花键LTR型是在花键轴外圈上设有3条突起部,并配有2列(总共6列)负荷钢球列分别从左右方将其夹住,可很容易施加预压。
在花键母外径上设置了角接触型的钢球滚动面,构成支撑轴承,既小型又轻量。
各钢球列通过特殊合成树脂保持器,持续进行整列循环运动,所以,即使将花键轴从花键母中抽出,钢球也不会脱落。
此外,备有防止异物进入支撑轴承内部的专用密封垫片。
【旋转方向间隙为“零”】
通过采用接触角都为20°的相对的2条钢球列,将花键轴突出部夹住,并施加预压的角接触构造,使旋转方向的间隙可为零,从而提高刚性。
【小型的设计】
因花键母与支撑轴承为一体化结构,能实现既高精度又小型的设计。
【安装简便】
只要用螺栓将其固定在支承座上就可,安装非常简单。
【高刚性】
由于接触角大,并施加恰当的预压,所以能获得很高的扭矩刚性和力矩刚性。
支撑轴承采用了抗力矩负荷能力强的30°接触角,从而能获得高刚性的轴支撑。
同时,小型的LTR-A型采用了45°的接触角。
THK一级代理商特价型号：THK LTR 系列包含：LTR16、LTR20、LTR25、LTR32、LTR40、LTR50、LTR60123、LTR20UU、LTR25UU、LTR32UU、LTR40UU 等不同滚珠花键。

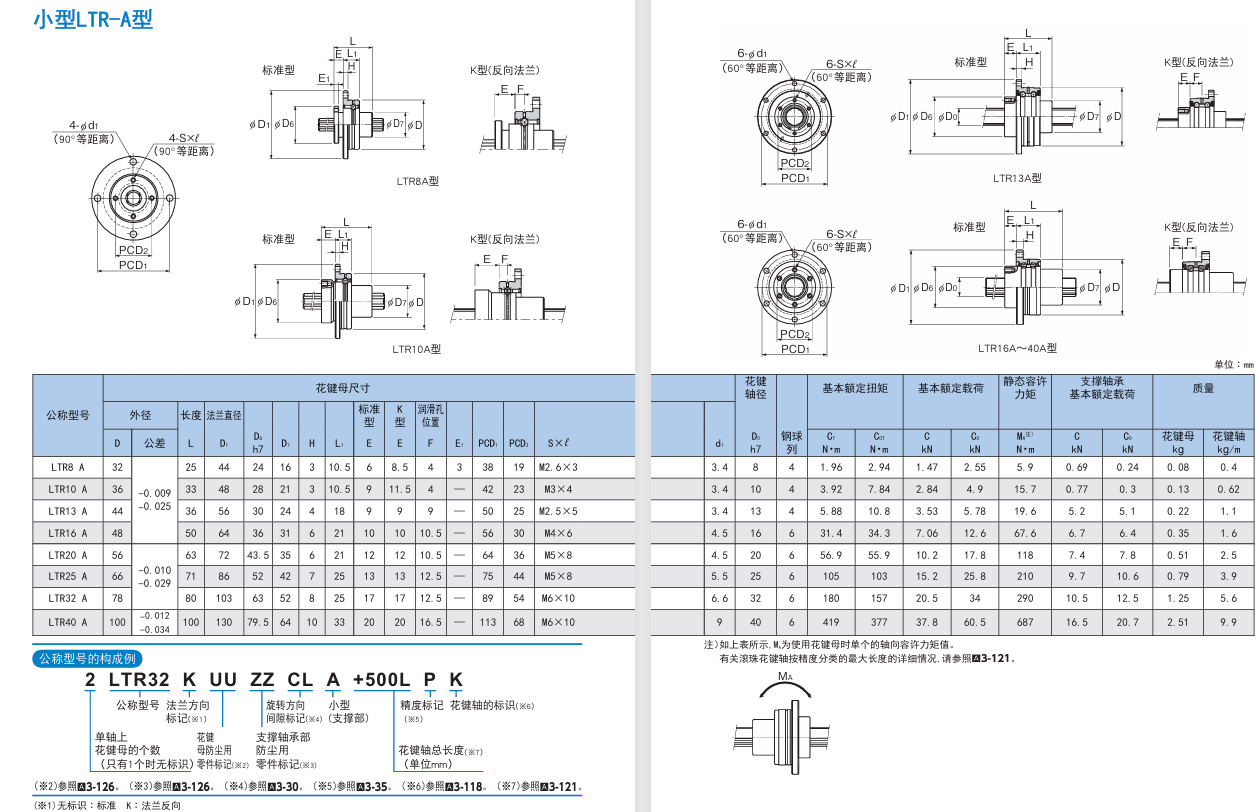

THK 的 LTR-A 系列包含： LTR16A、LTR20A、LTR25A、LTR32A、LTR40A等不同滚珠花键THK厂家促销。
