结构与特长
钢球沿着LM轨道和LM滑块上经精密研磨加工而成的4列滚动面进行滚动;通过球保持器与组装在LM滑块上的端盖板,使钢球列作循环运动。
使用球保持器可消除钢球之间的摩擦并提高润滑脂的保持性,实现了低噪音、高速,长使用寿命以及长期的运行而免维护。
【小型化、径向型】
因为采用截面高度低的紧凑设计,并具有在径向方向上承重能力强的钢球接触构造,所以最适合于水平安装下使用。
【出色的平面行走精度】
采用径向方向负荷能力较强的钢球接触结构,因此承受径向载荷作用时径向方向上的变位量较少,可以获得稳定的行走精度。
【自动调心能力】
由于THK独特的圆弧沟槽的正面组合(DF组合)具有自动调心能力,即使施加预压也能吸收安装误差,从而得到高精度,平滑稳定的直线运动。
【还备有不锈钢型】
LM滑块、LM轨道、钢球也可采用不锈钢制造。

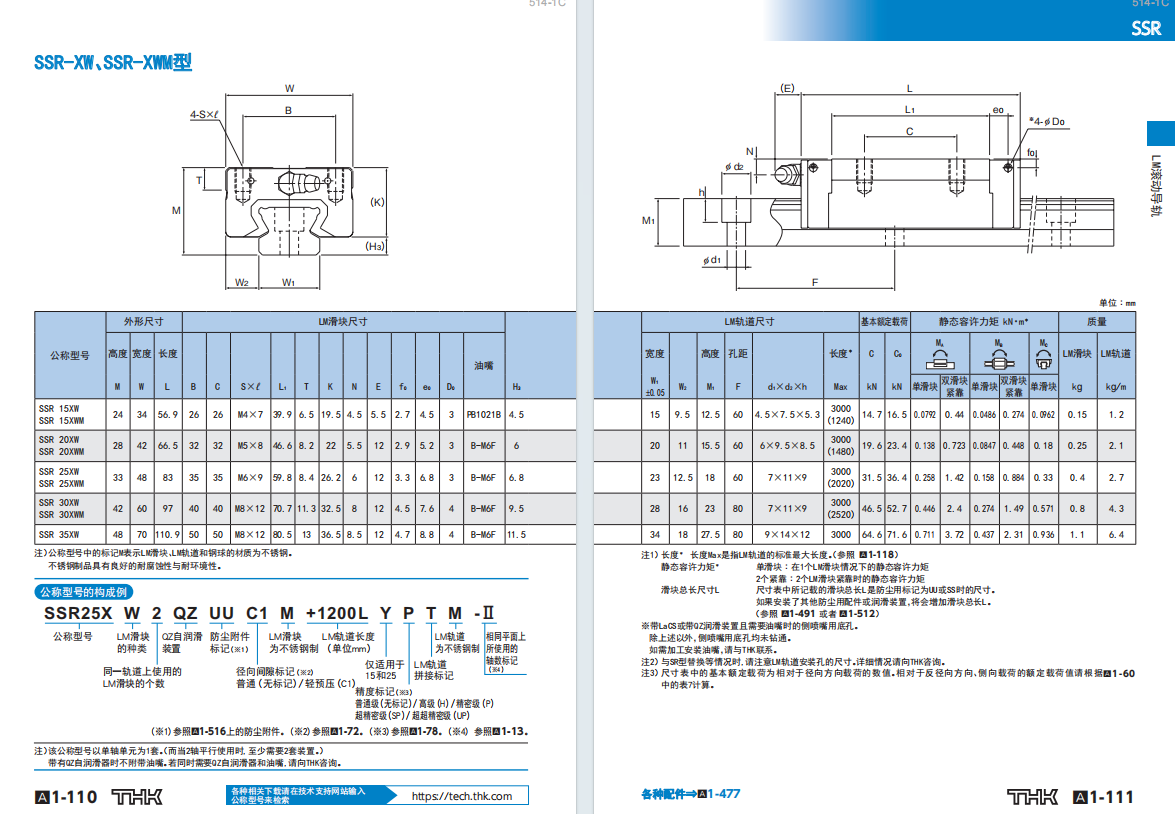

THK 球保持器型LM滚动导轨 径向型 SSR-XW型型号包含有SSR15XW、SSR15XWM、SSR20XW、SSR20XWM、SSR25XW、SSR25XWM、SSR30XW、SSR30XWM、SSR35XW等等型号滚动导轨。其中型号中带有 “M” 表示 LM 滑块、LM 轨道和滚珠采用不锈钢材质，具有优异的耐腐蚀性和耐环境性

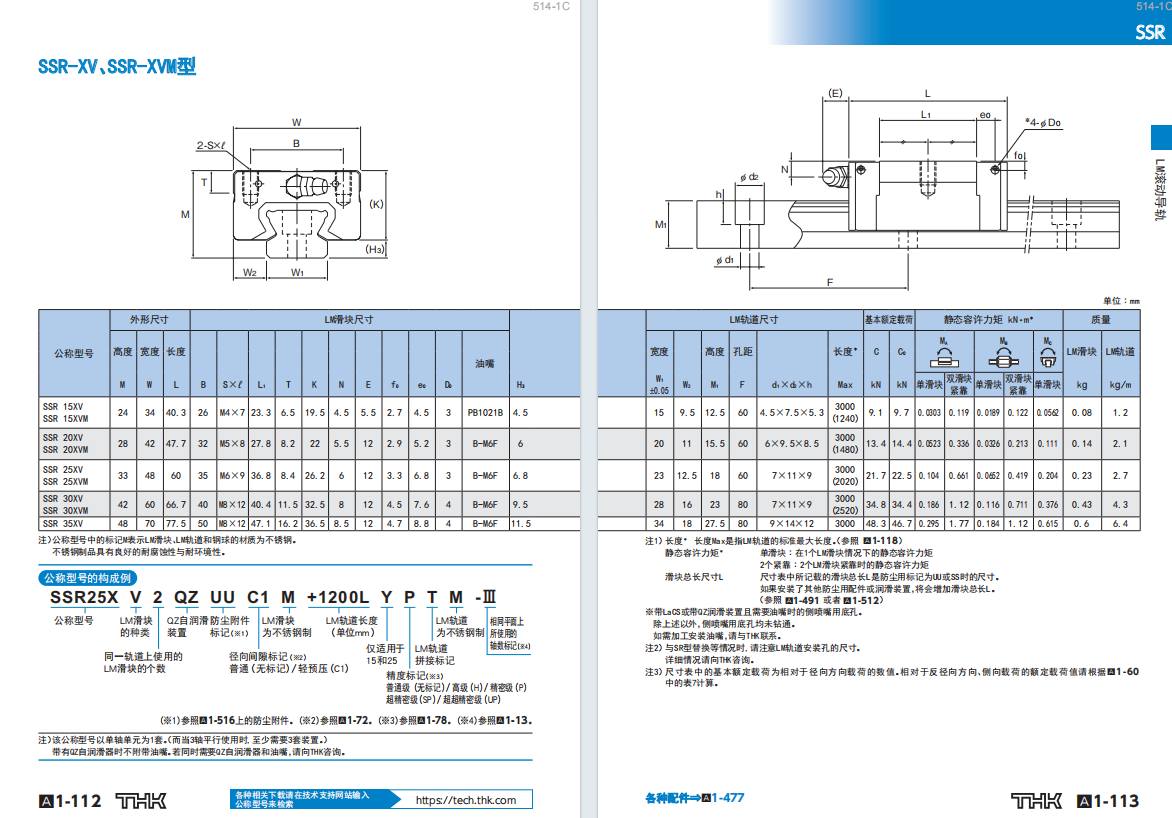

SSR-XV包含有SSR15XV、SSR15XVM、SSR15XVY、SSR15XVMY、SSR20XV、SSR20XVM、SSR25XV、SSR25XVM、SSR25XVY、SSR25XVMY等型号滚动导轨。

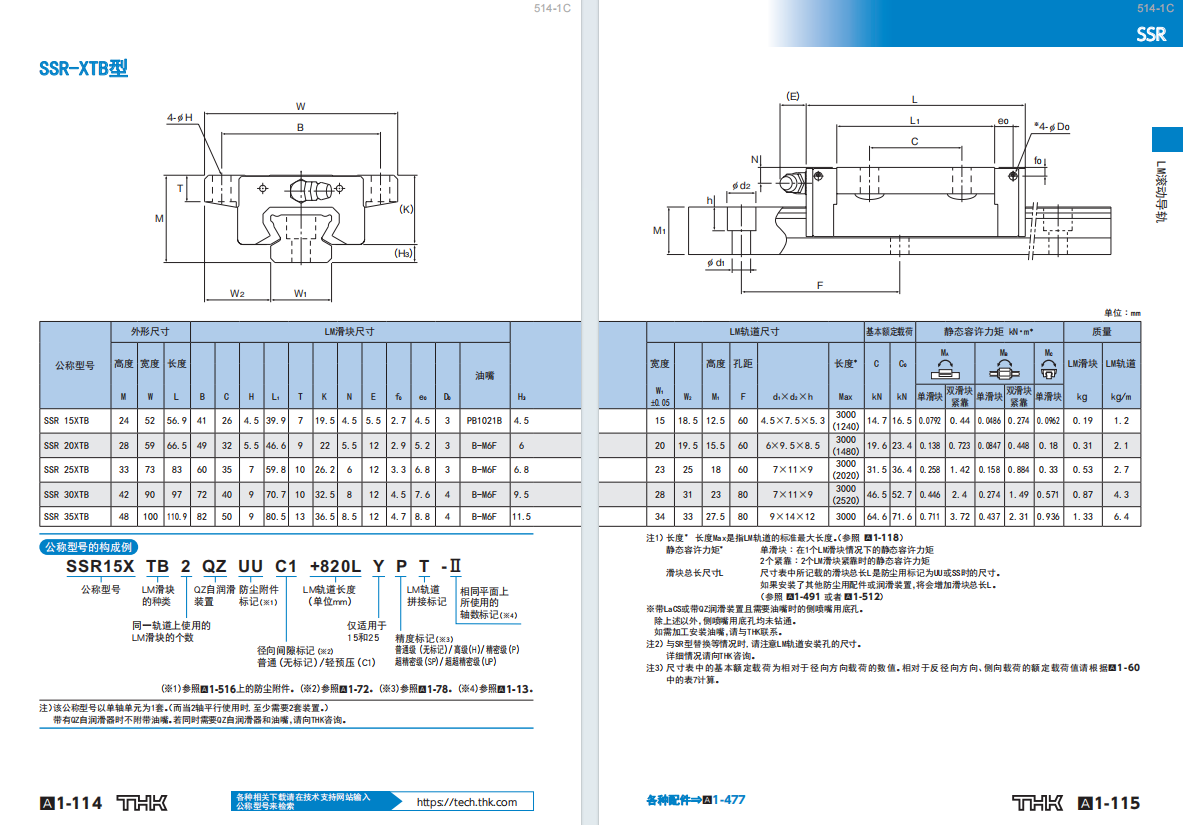

SSR-XTB包含有 SSR15XTB、SSR20XTB、SSR25XTB、SSR30XTB、SSR35XTB。如果考虑搭配不同的配件或特殊规格，还可能有 SSR15XTBY1UU、SSR15XTBY1SS、SSR20XTB1UU、SSR20XTB1SS、SSR25XTBY1UU、SSR25XTBY1SS 等型号滚动导轨。
SSR-XSB包含有 SSR15XSB、SSR20XSB、SSR25XSB等型号滚动导轨。
