结构与特长
钢球沿着LM轨道和LM滑块上经精密加工而成的4列滚动面进行滚动:通过球保持器与组装在LM滑块上的端盖板,使钢球列作循环运动。

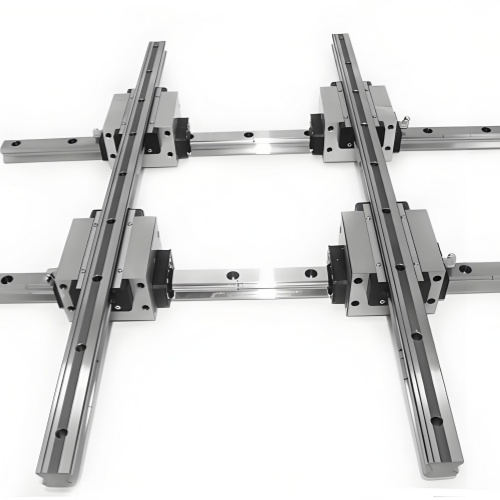

本LM滚动导轨具有与球保持器型LMI滚动导轨SHS型相同的内部结构,2根U轨道呈交叉状背面结合直交形成一体。由于只需SCR型便可构成直交的直线运动系统,因此不需要以前的滑动座架,X-Y运动的结构得到简化,使小型化成为可能。
【4方向等负荷】
为使LM滑块上的4个作用方向(径向、反径向和侧向)均具有相同的额定载荷,各钢球列被设计成按接触角45°配置,因此无论何种姿势都可以使用,用途广泛。
【高刚性】
因钢球的配置是采用具有良好平衡性的4列排列,所以力矩强劲,既能够施加预负荷提升刚性,又可获得顺畅的直线运动。
与背面结合并用螺栓固定的以往的L滑块相比,这种LM滑块具有更高的刚性。所以,最适合于用来构建要求高刚性的X-Y工作台。
【小型化】
本LM滚动导轨具有与球保持器型LM滚动导轨SHS型相同的内部结构,2根L轨道呈交叉状背面结合直交形成一体。由于只需SCR型便可构成直交的LM滚动导轨,因此不需要以前的滑动座架,X-Y运动的结构得到简化,使小型化成为可能。
THK厂家促销THK SCR 系列双维一体式 LM 滚动导轨系列包含： SCR15S、SCR20S、SCR20、SCR25、SCR30、SCR35、SCR45、SCR65等型号滚动导轨THK中国一级代理商促销。
中国一级代理商，THK产品技术团队，专注代理进口 THK 全系列产品，THK 直线导轨、THK 滑块、THK 直线轴承、THK 滚珠丝杆、THK 交叉滚子轴承、THK 交叉滚子导轨、THK 交叉滚子工作台、THK 花键轴、THK 花键螺母等THK产品。THK 滑块与 THK 直线导轨公司仓库常年大量现货备货，怀着满腔诚意服务好国内外工厂及经销商等新老客户提供最便捷、优质的服务。现免费提供THK产品报价,THK 产品资料下载,THK产品选型咨询,THK技术服务，第一时间为您提供THK产品信息送达。
