构造与特长
采用具有球形状的钢球保持架来保持钢球,钢球在经过精密研磨加工的L轨道和L滑块的4条圆弧槽之间的滚动面上滚动。
【平滑的运动】
由于采用有限行程,因此钢球没有循环,施加预压后也能够顺畅运动,并且滚动阻力的变动较少,最适合于要求短行程而顺畅运动的场所。
【高刚性】
EPF型由于采用的是4列圆弧沟道DB构造，特别对于Mc方向的力矩具有高刚性。因此最适合用于单轴上受Mc力矩作用的场所。
【微小型】由于在安装尺寸上与微型LM滚动导轨RSR-N型具有兼容性,因此可以替换。
【4方向等负荷】为使LM滑块上的4个作用方向(径向、反径向和侧向)均具有相同的额定载荷,各钢球列被设计成按接触角45”配置,因此无论在何种安装姿势下都可以使用,用途广泛。
【球保持器技术的活用1】
保持器采用树脂成型品,并且保持器和钢球之间没有金属接触,可以实现静音,低发尘,长寿命。
【球保持器技术的活用2】
保持器采用球面状的树脂成型,并且有空间可以用来保持润滑剂,因此可以实现长期免维护。

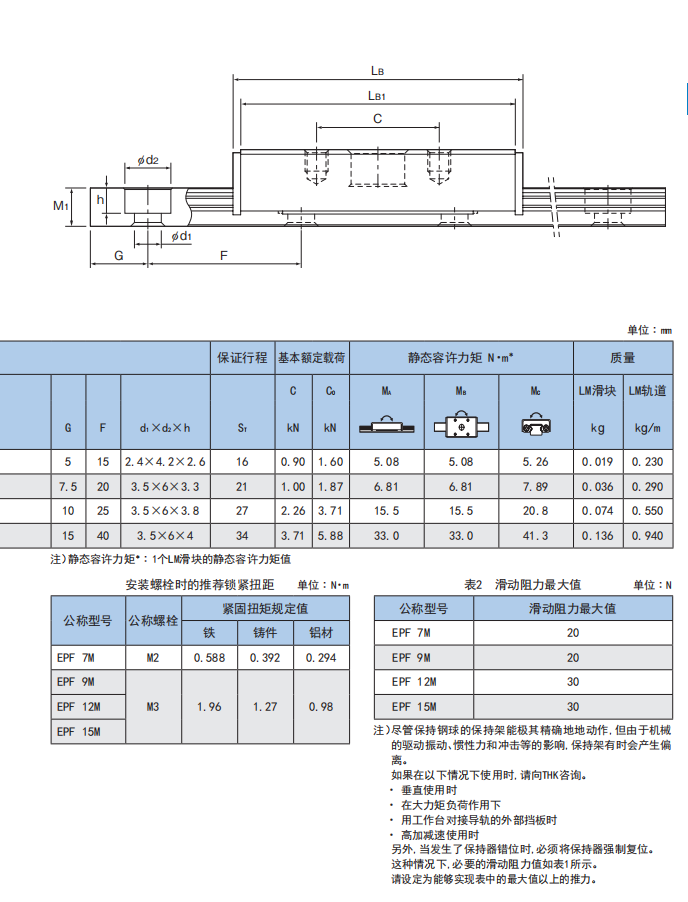

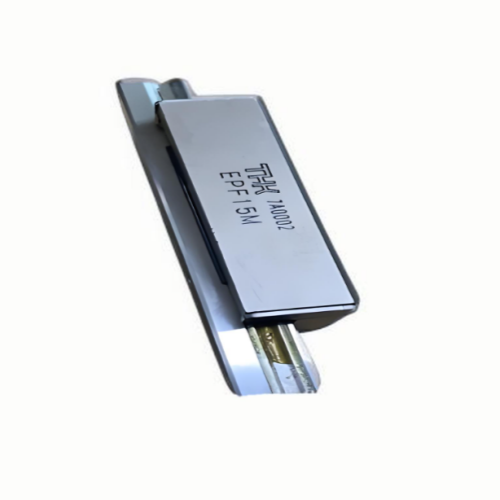

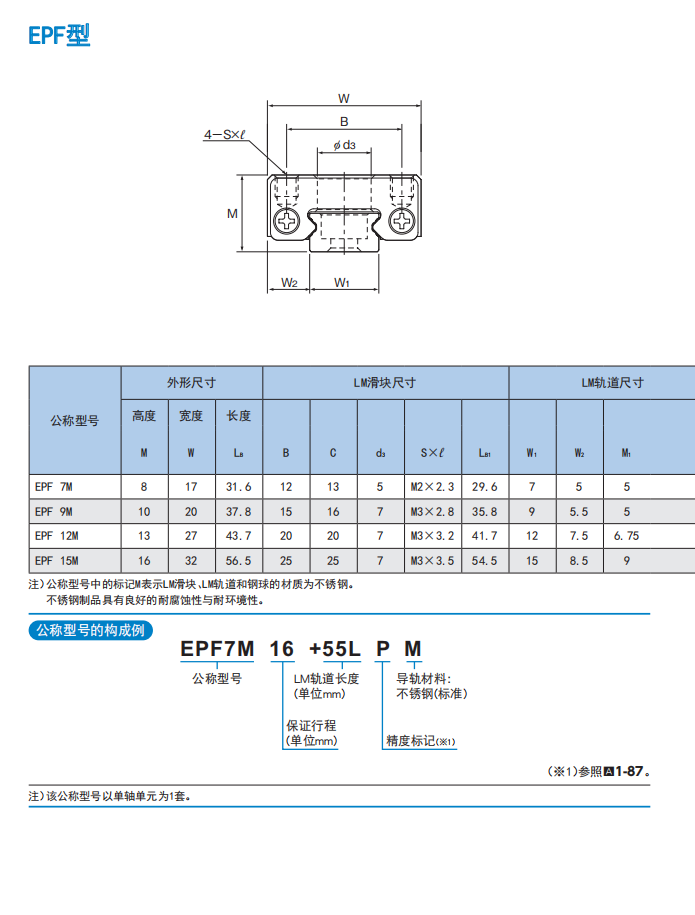

THK 的 EPF 型有限行程直线导轨系列包含： EPF7M、EPF9M、EPF12M、EPF15M等型号滚动导轨。
