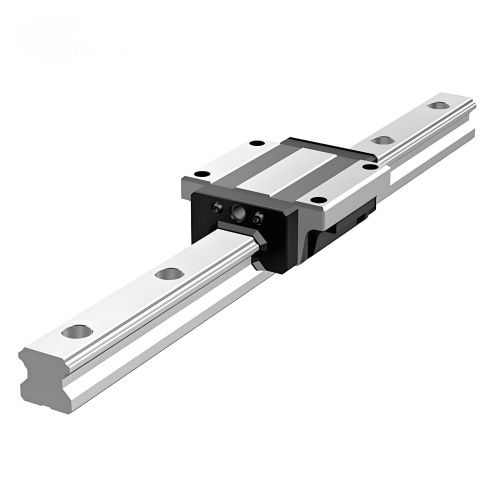

实现了与传统产品相比更近似于球径的深槽滚动面加工，提高了机床所必需的高刚性、耐振动、冲击性、阻尼（衰减性），最适合于径向负荷的超重负荷型LM导轨。
结构与特长
钢球沿着LM轨道和LM滑块上经过精密研磨加工的4列滚动面进行滚动:通过组装在LM滑块上的端盖板使钢球列循环运动。钢球的滚动面是通过专用设备和具有极高精度的加工技术加工而成,实现了比以往产品更接近球径的深沟滚动面加工的加工。因此,提高了工具机所必需的高刚性,耐振动与冲击性,阻尼性(减衰性)，成为能够承受超重载荷的类型。
NRX型的LM滚动导執的刚性非常高,因此在结构上容易受到安装面的中心线不重合度,组装误差的影响.若受到了这种影响,则可能造成使用寿命缩短、运行不畅,选型时请咨询THK。
【提高了阻尼效果】
机床(装配NR或NRS)非切削运行时,LM滚动导轨像平常一样轻快地运动,机床切削工件时,由于LM滚动导轨承受切削负荷,钢球与滚动面之间的接触面积增大,滚动运动与滑动运动混和在一起,成为恰当的滚动滑动运动。因此,摩擦阻力增加,提高了阻尼效果(减衰性)。由于这时滑动的绝对量甚微,磨损极少,因而对寿命不会产生影响。
【极其合理的LM滚动导轨】
MR和NRS型不会产生在哥德式拱形沟槽中所见到的过大的差动滑动,快速进给时能轻快地运动,实现了较高的定位精度。同时,在切削时根据切削负荷会产生适当的差动滑动,来增加滚动阻力,提高了阻尼效果,改善了切削性能。因此,NR和NRS型是设计极其合理的LM滚动导轨。
【高刚性】反径向与侧向刚性低下的原因是由于LM滑块或LM轨道本身的刚性低,为了提高LM滑块和LM轨道的刚性使用FEM在有限的尺寸内对LM滑块和LM轨道进行了优化设计。同时,THK还备有具有相同尺寸但特性有所不同的、径向型的NR-X型和4方向型的NRS-X型这2种类型的产品,可根据条件要求来选择使用。
【超重载荷】
因为滚动面的曲率近似于球径,所以承载负荷时,钢球接触面积会变大,LM滚动导轨能够获得超重载荷的承载能力。

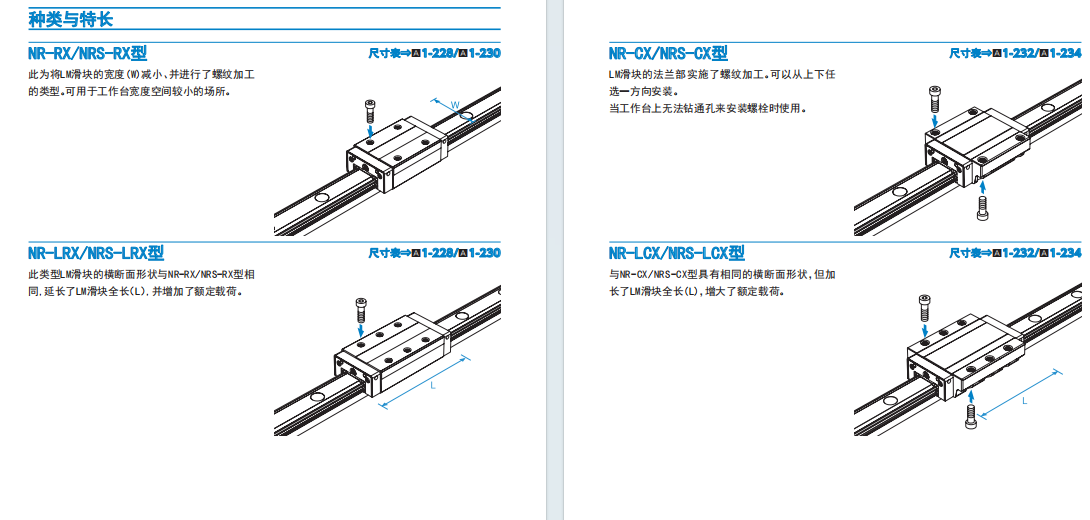

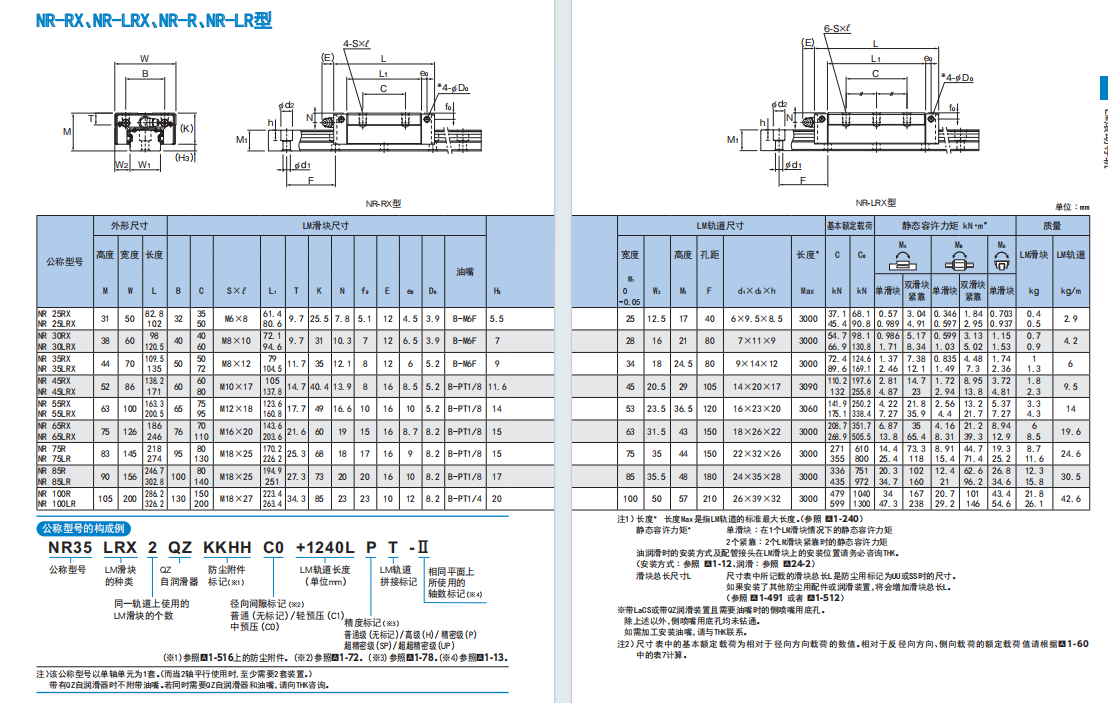

THK代理商特价型号：THK NR-RX 系列包含：NR25RX、NR30RX、NR35RX、NR45RX、NR55RX、NR65RX、NR75R、NR85R、NR100R、NR25LRX、NR30LRX、NR35LRX、NR45LRX、NR55LRX、NR65LRX、NR75LR、NR85LR、NR100LR、NRS25RX、NRS30RX、NRS35RX、NRS45RX、NRS55RX、NRS65RX、NRS75R、NRS85R、NRS100R、NRS25LRX、NRS30LRX、NRS35LRX、NRS45LRX、NRS55LRX、NRS65LRX等型号滚动导轨。
THK NR-LRX 系列包含： NR25LRX、NR30LRX、NR35LRX、NR45LRX、NR55LRX、NR65LRX、NR75LR、NR85LR、NR100LR1等型号滚动导轨THK一级代理商特价型号。

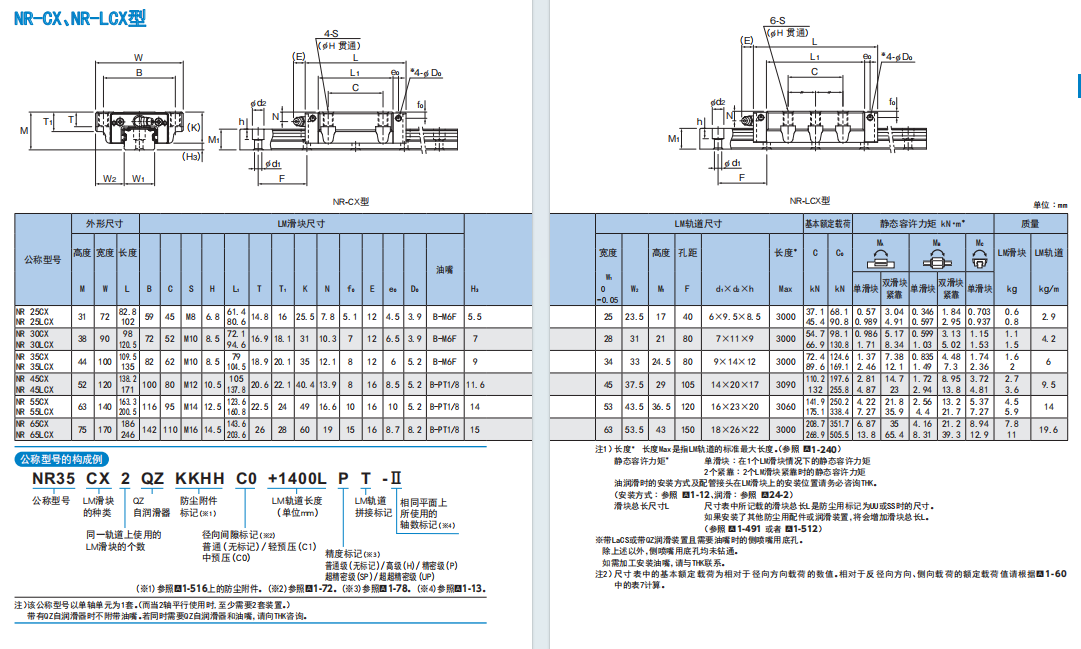

THK厂家促销THK NR-CX 系列包含： NR25CX、NR30CX、NR35CX、NR45CX、NR55CX、NR65CX3等型号滚动导轨。
THK NR-LCX 系列包含： NR25LCX、NR30LCX、NR35LCX、NR45LCX、NR55LCX、NR65LCX等型号滚动导轨。

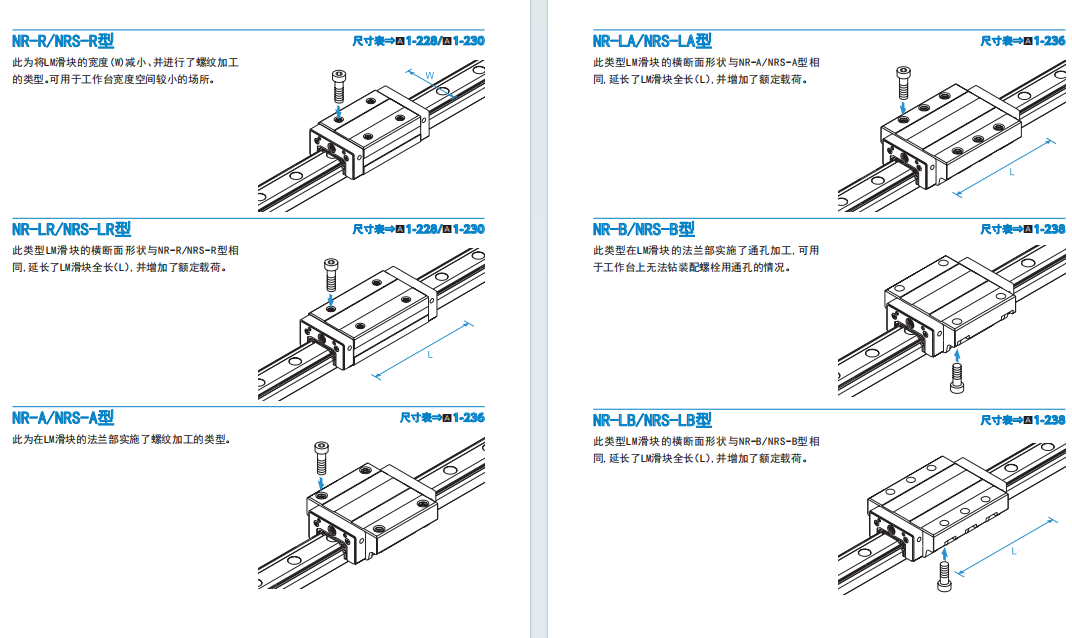

THK NR-R 系列包含： NR25R、NR30R、NR35R、NR45R、NR55R、NR65R、NR75R、NR85R、NR100R等型号滚动导轨。
THK中国总代理THK NR-LR 系列包含： NR25LR、NR30LR、NR35LR、NR45LR、NR55LR、NR65LR、NR75LR、NR85LR、NR100LR等型号滚动导轨。

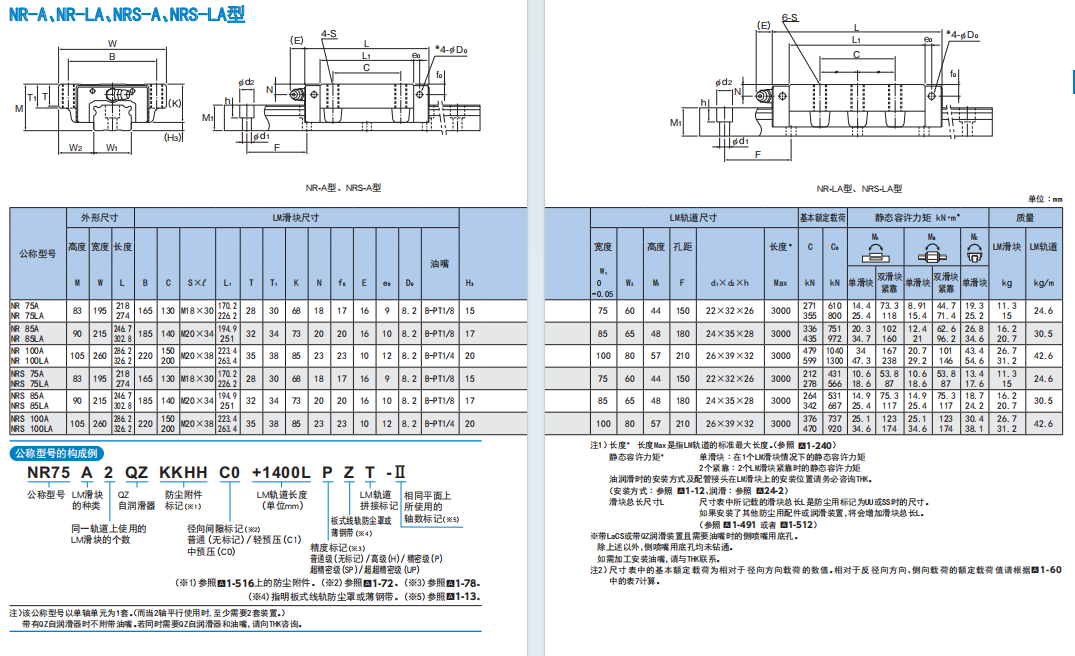

THK中国一级代理商促销THK NR-A 系列包含： NR25A、NR30A、NR35A、NR45A、NR55A、NR65A、NR75A、NR85A、NR100A等型号滚动导轨。
THK NR-LA 系列包含： NR25LA、NR30LA、NR35LA、NR45LA、NR55LA、NR65LA、NR75LA、NR85LA、NR100LA等型号滚动导轨THK厂家促销。

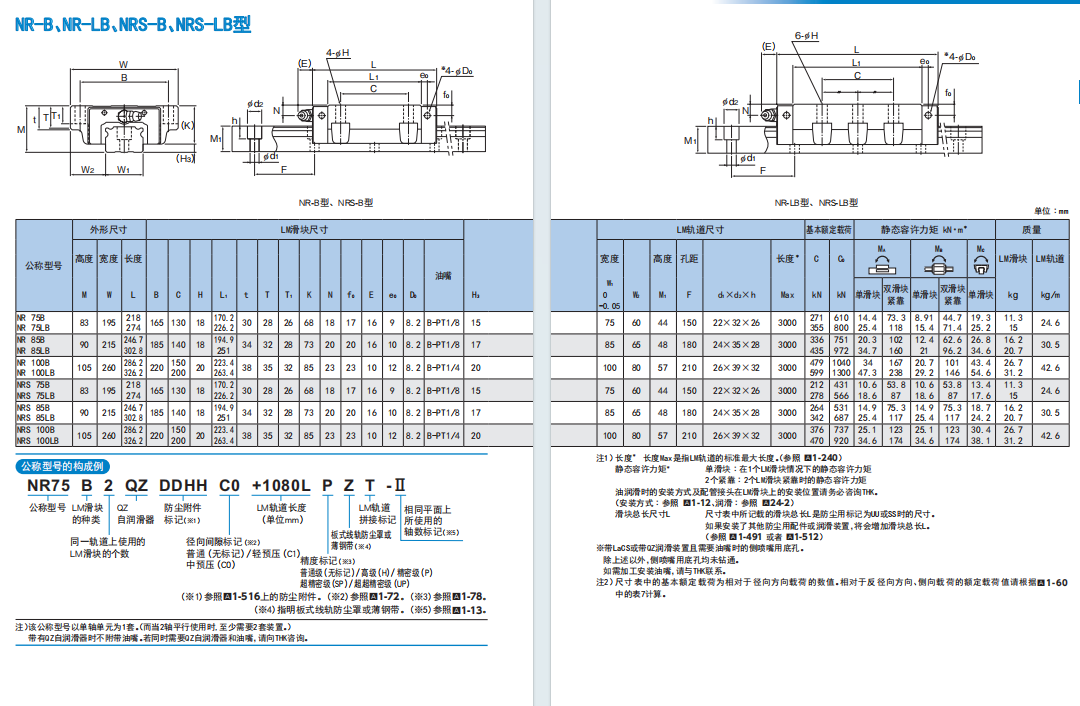

THK NR-B 系列包含： NR25B、NR25LB、NR30B、NR30LB、NR35B、NR35LB、NR45B、NR45LB、NR55B、NR55LB、NR65B、NR65LB、NR75B、NR75LB、NR85B、NR85LB、NR100B、NR100LB等型号滚动导轨。
THK NR-LB 系列包含： NR25LB、NR30LB、NR35LB、NR45LB、NR55LB、NR65LB、NR75LB、NR85LB、NR100LB等型号滚动导轨THK一级代理商特价型号。
