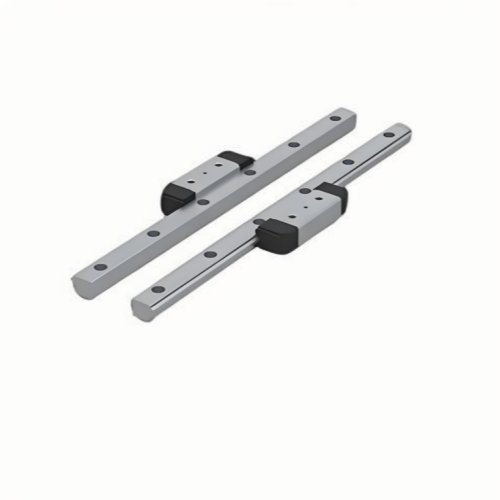

这是采用2轴平行组装、可在4个方向承载相同负荷、断面高度较低、可调整间隙的LM导轨。
结构与特长
钢球沿着LM轨道和LM滑块上经过精密研磨加工的2列滚动面进行滚动;通过组装在LM滑块上的端盖板使钢球列循环运动。LM滑块采用保持板将钢球保持住,因此钢球不会脱落。采用角接触结构,在LM轨道上滚动的2列钢球分别与滚动面呈45·接触。因此,在同一平面上组袭一套(将在同一平面上使用的2根UM轨道和LM滑块组合在一起)后,在4个方向(径向、反径向和侧向)上均可以承载相同的负荷。而且,由于断面高度较低,因此可以获得小型而稳定的直线导向机构。另外,间隙调节比较容易,安袭误差吸收能力也很优异。
【安装简便】
HR型与交叉滚柱导轨相比,间除调节较容易,精度也较高。
【自动调心能力】
即使在2轴的平行度,水平度较差的情况下,通过圆弧沟槽的正面组合(DF组合)的自动调心能力效果,在施加预压的状态下也能吸收安装误差,获得流畅的动作。
【4方向等负荷】
2轴平行安装使用时,为使LM滑块上的4个作用方向(径向、反径向和侧向)均具有相同的额定载荷,各钢球列被设计成按接触角45°配置,因此无论何种安装姿势都可以使用。
【与交叉滚柱导轨相近的断面尺寸】R型是保持器不会移动的无限直线运动型,因此不会像交叉滚柱导轨那样发生保持架偏离。此外,HR型的断面尺寸与交叉滚柱导轨近似,可以相互替换。
【还备有不锈钢型】
LM滑块,LM轨道,钢球也可采用不锈钢制造。

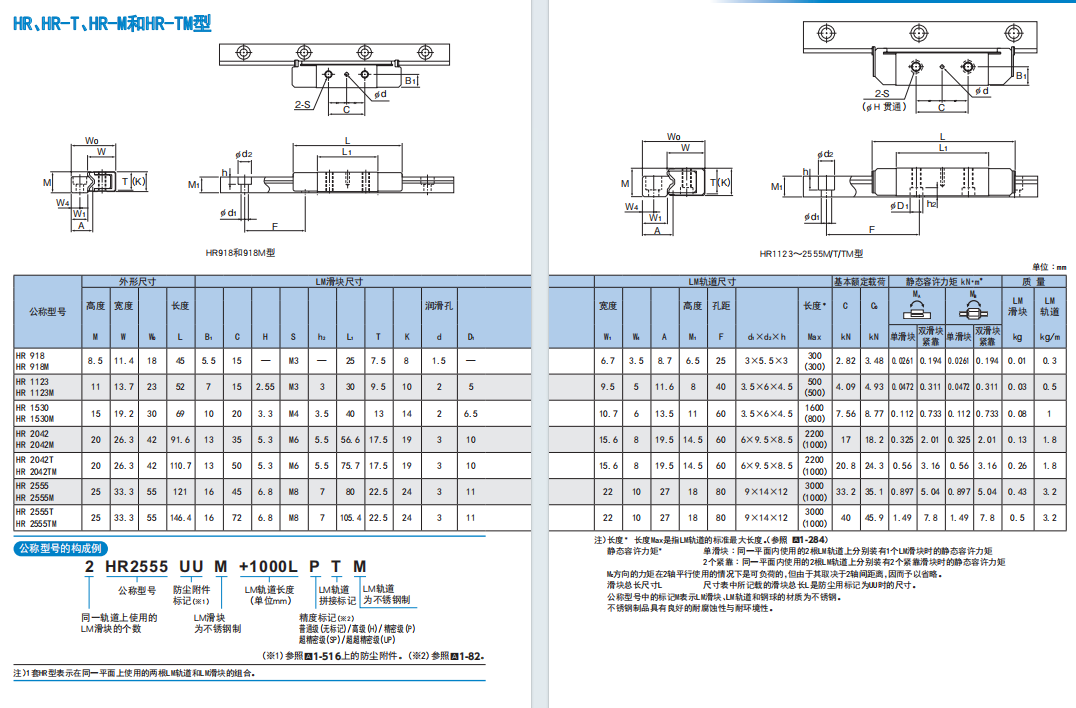

THK代理商特价型号：THK HR 系列包含：HR918、HR918M、HR1123、HR1123M、HR1530、HR1530M、HR2042、HR2042M、HR2042T、HR2042TM、HR2555、HR2555M、HR2555T、HR2555TM、HR3065、HR3065T、HR3575、HR4085、HR4085M、HR50105、HR60125等型号滚动导轨THK厂家促销。

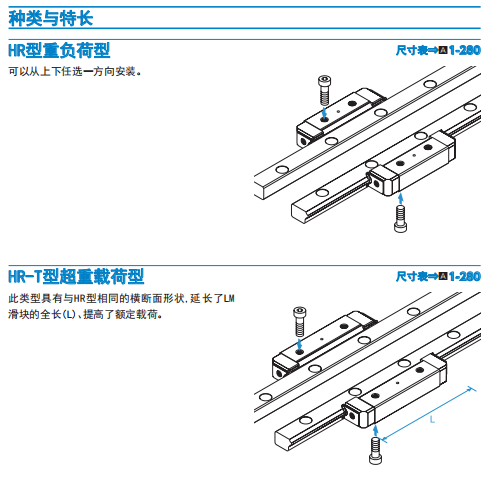

THK一级代理商特价型号：THK HR-T 系列型号包含之前提到的 HR918T、HR1123T、HR1530T、HR2042T、HR2555T、HR2042TM、HR2555TM等型号滚动导轨THK中国总代理。
中国一级代理商，THK产品技术团队，专注代理进口 THK 全系列产品，THK 直线导轨、THK 滑块、THK 直线轴承、THK 滚珠丝杆、THK 交叉滚子轴承、THK 交叉滚子导轨、THK 交叉滚子工作台、THK 花键轴、THK 花键螺母等THK产品。THK 滑块与 THK 直线导轨公司仓库常年大量现货备货，怀着满腔诚意服务好国内外工厂及经销商等新老客户提供最便捷、优质的服务。现免费提供THK产品报价,THK 产品资料下载,THK产品选型咨询,THK技术服务，第一时间为您提供THK产品信息送达。
