结构与特长

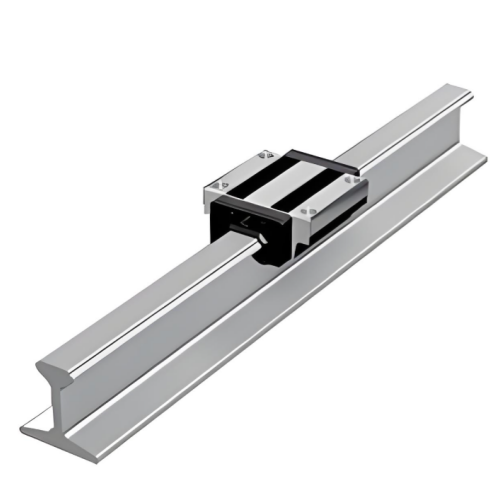

钢球沿着LM轨道和LM滑块上经过精密研磨加工的4列滚动面进行滚动;通过组装在LM滑块上的端盖板使钢球列循环运动。LM滑块采用保持板将钢球保持住,因此即使抽出LM滑块,钢球也不会脱落。JR型的LM滑块采用了具有实际业绩和高可靠性的HSR型的LM滑块。LM轨道具有挠曲刚性很高的断面形状,因此可作为结构构件使用。
以往的LM滚动导轨用螺栓将U轨道固定在安袭基座上来使用,而R型将安袭基座和UM轨道一体化，因此LM轨道的上部使用了LM滚动导轨HSR型的结构。另外,下部的基础部采用25HRC以下的硬度,因此容易进行切削加工，也可以焊接。
关于焊条,推荐使用JS D 5816规格。
【4方向等负荷】
为使LM滑块上的4个作用方向(径向、反径向和侧向)均具有相同的额定载荷,各钢球列被设计成按接触角45°配置,因此无论何种姿势都可以使用。
【可在粗糙的表面上安装】
L M轨道的中央部分采用了薄壁结构,因此当2轴间的平行度较差时,LM轨道的内侧或者外侧可产生一定的挠曲以吸收误差。
【高弯曲刚性的断面形状】
LM轨道具有挠曲刚性很高的断面形状，因此可作为结构构件使用。另外，无论采用部分固定还是悬臂支撑，LM轨道都可以把变形抑制在最低限度。

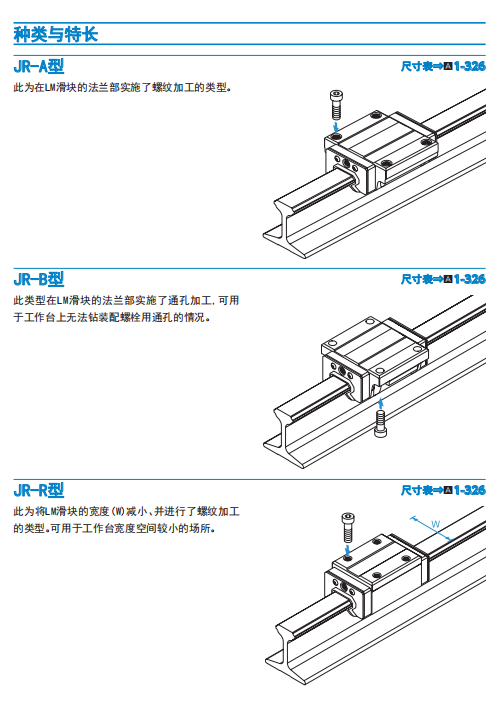

THK代理商特价型号：THK JR-A 系列包含： JR-25A、JR-35A、JR-45A、JR-55A等型号滚动导轨。
THK JR-B 系列包含：JR-25B、JR-35B、JR-45B、JR-55B等型号滚动导轨THK厂家促销。
THK中国总代理THK JR-R 系列包含： JR-25R、JR-35R、JR-45R、JR-55R等型号滚动导轨。
