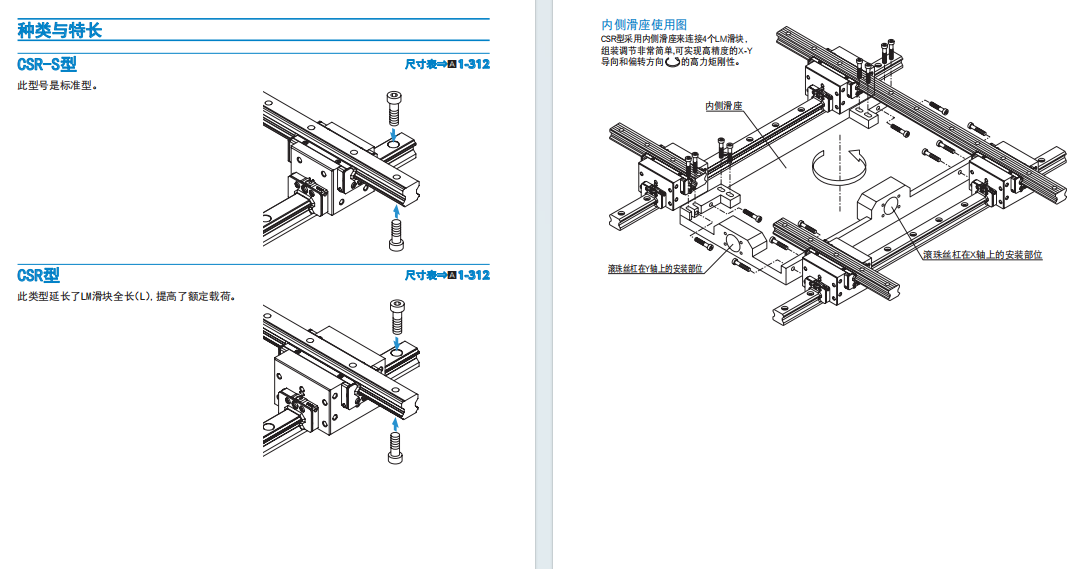

结构与特长

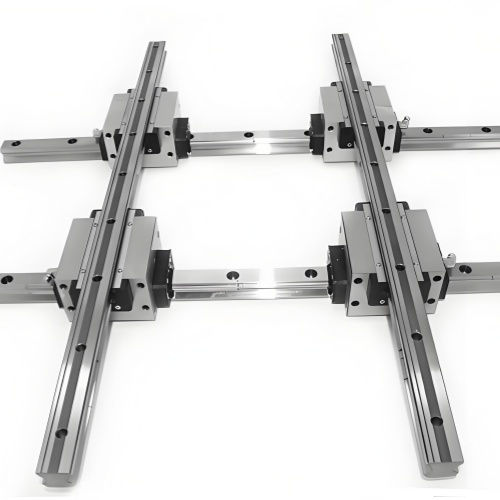

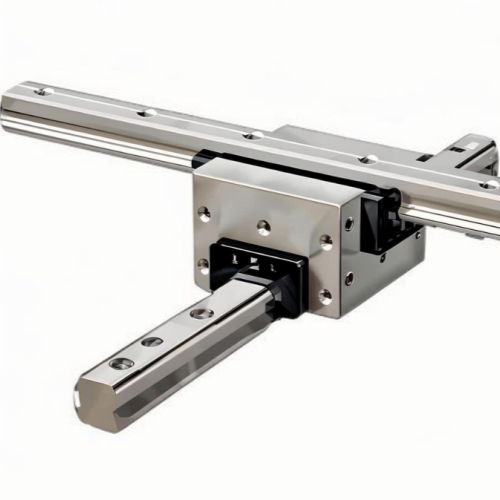

钢球沿着LM轨道和LM滑块上经过精密研磨加工的4列滚动面进行滚动;通过组装在LM滑块上的端盖板使钢球列循环运动。LM滑块采用保持板将钢球保持住,因此即使抽出LM滑块,钢球也不会脱落。本LM滚动导轨与拥有实际成绩、广获好评的HSR型具有相同的内部结构,2根LM轨道背面结合直交,形成一体。由于进行了极高精度加工,滑块六面体的垂直度误差在每100mm为2μm之内,LM轨道之间的垂直度也为高精度加工,因此能得到非常高的正交精度。由于只需CSR型便可构成直交的直线运动系统,因此不需要传统的滑动座架,x-Y运动的结构得到简化,使小型化成为可能。
【4方向等负荷】
为使LM滑块上的4个作用方向(径向、反径向和侧向)均具有相同的额定载荷,各钢球列被设计成按接触角45°配置,因此无论何种姿势都可以使用。
【高刚性】
因钢球的配置是采用具有良好平衡性的4列排列,所以力矩强劲,既能够施加预负荷提升刚性,又可获得顺畅的直线运动。
与背面结合并用螺栓固定的HSR型LM滑块相比,这种LM滑块的刚性要高出50%。所以最适合于用来构建要求高刚性的X-Y工作台。
THK代理商特价型号：THK CSR 系列包含： CSR15、CSR20、CSR20S、CSR25、CSR25S、CSR30、CSR30S、CSR35、CSR45等型号滚动导轨THK厂家促销。
THK CSR 系列包含： CSR20S、CSR25S、CSR30S等型号滚动导轨THK一级代理商特价型号。
THK MX 系列包含 ： MX5M 和 MX7WM 等型号滚动导轨THK厂家促销。
中国一级代理商，THK产品技术团队，专注代理进口 THK 全系列产品，THK 直线导轨、THK 滑块、THK 直线轴承、THK 滚珠丝杆、THK 交叉滚子轴承、THK 交叉滚子导轨、THK 交叉滚子工作台、THK 花键轴、THK 花键螺母等THK产品。THK 滑块与 THK 直线导轨公司仓库常年大量现货备货，怀着满腔诚意服务好国内外工厂及经销商等新老客户提供最便捷、优质的服务。现免费提供THK产品报价,THK 产品资料下载,THK产品选型咨询,THK技术服务，第一时间为您提供THK产品信息送达。
