为使LM滑块上的4个作用方向（径向，反径向和侧向）均具有相同的额定载荷，各滚柱列被设计成按接触角45°配置，因此所有方向都具有高刚性。
结构与特长：
滚柱系统采用长滚柱设计，滚柱数量相对较多，通过滚柱在导轨和滑块之间的滚动来实现直线运动。由于滚柱与滚道是线接触，相比滚珠与滚道的点接触，能承受更大的载荷。
滑块与导轨:滑块和导轨通常由高强度、高硬度的钢材制成，经过精密加工，表面具有高精度的平整度和光洁度，以保证滚柱的滚动精度和稳定性。滑块上设有安装孔，方便与其他部件连接固定；导轨上有精确的滚道，为滚柱提供准确的滚动路径。
接触结构：采用 DF（Double Flange）结构，即双法兰结构，这种结构使滑块在径向、反径向和侧向等 4 个方向上具有较为均衡的承载能力和刚性。
超重载荷能力：大量的长滚柱设计以及滚柱的线接触特性，使得 HRX 型滚动导轨能够承受比普通滚珠导轨或部分滚柱导轨更大的载荷，适用于需要承载超重负载的大型机械设备、重型加工机床等场合。
4 方向等负荷：独特的 DF 结构设计，使得滑块在 4 个方向上的承载能力基本相同，无论载荷来自哪个方向，都能有效地进行支撑和传递，确保运动的稳定性和可靠性，可适应各种复杂的受力工况，提高了设备的通用性和适应性。
较高刚性：众多滚柱的合理分布以及 DF 结构，使导轨整体具有较高的刚性，能够有效抵抗外力引起的变形，在高负载运行时，仍能保持良好的形状和位置精度，保证运动部件的精确导向，减少因变形而产生的误差，提高设备的加工精度和运行稳定性。
对安装面精度要求略低：与部分其他类型的导轨相比，HRX 型由于其结构特点，对安装面的精度要求相对较低。在一定程度上可以允许安装面存在一些微小的不平整或误差，仍能保证较好的运行性能，降低了安装难度和成本，提高了安装效率。

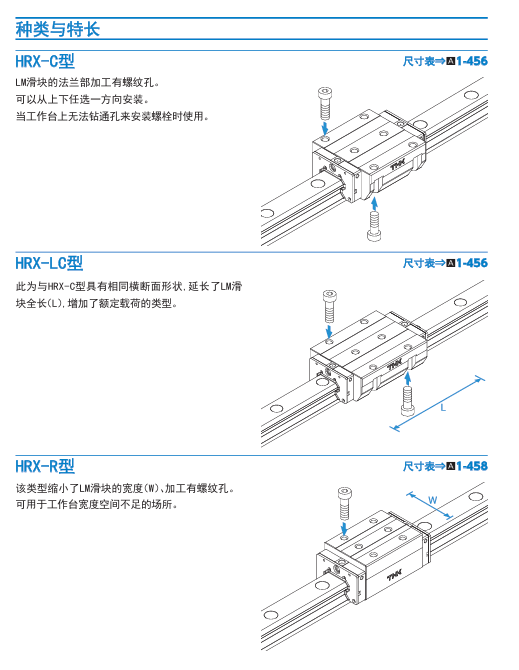

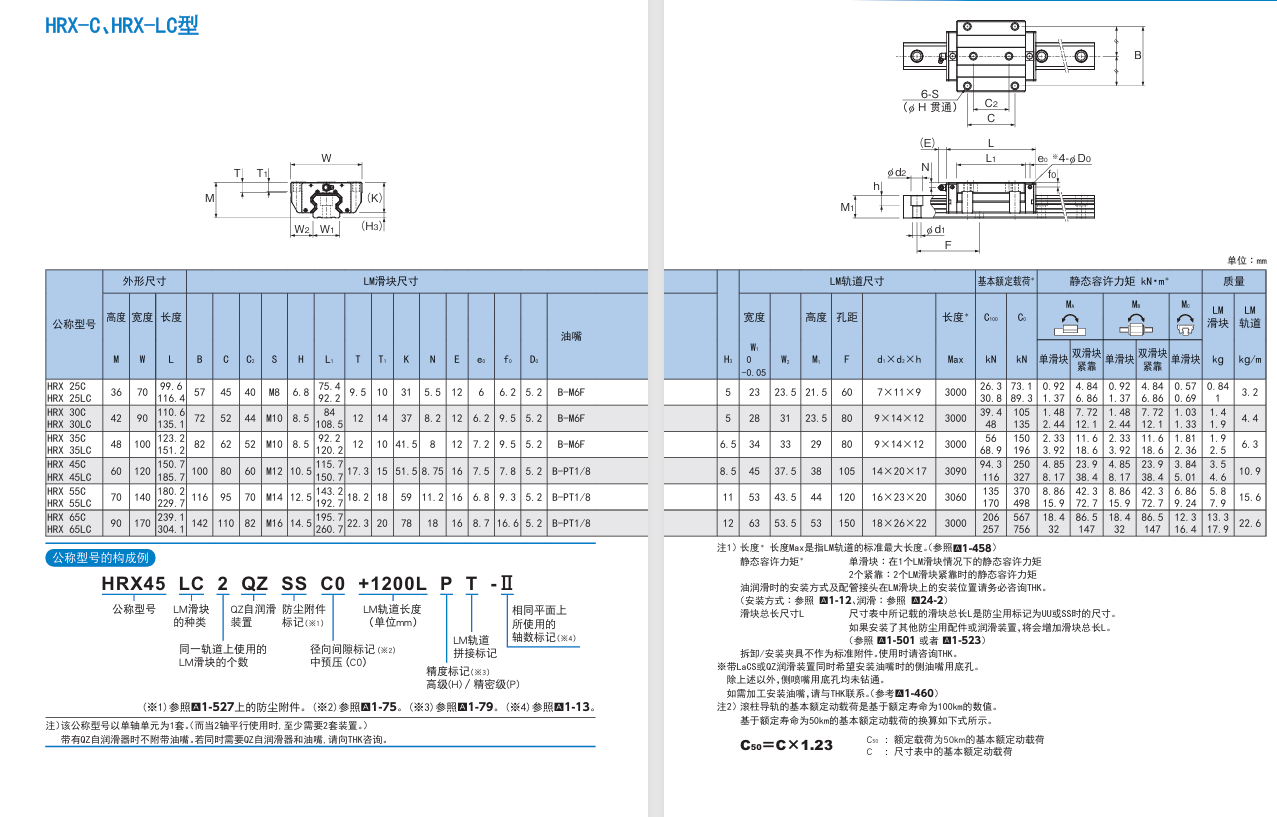

THK代理商特价型号：THK HRX-C 系列包含： HRX25C、HRX30C、HRX35C、HRX45C、HRX55C、HRX65C等型号滚动导轨。

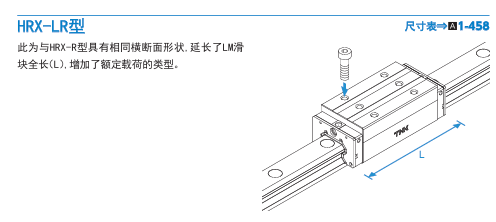

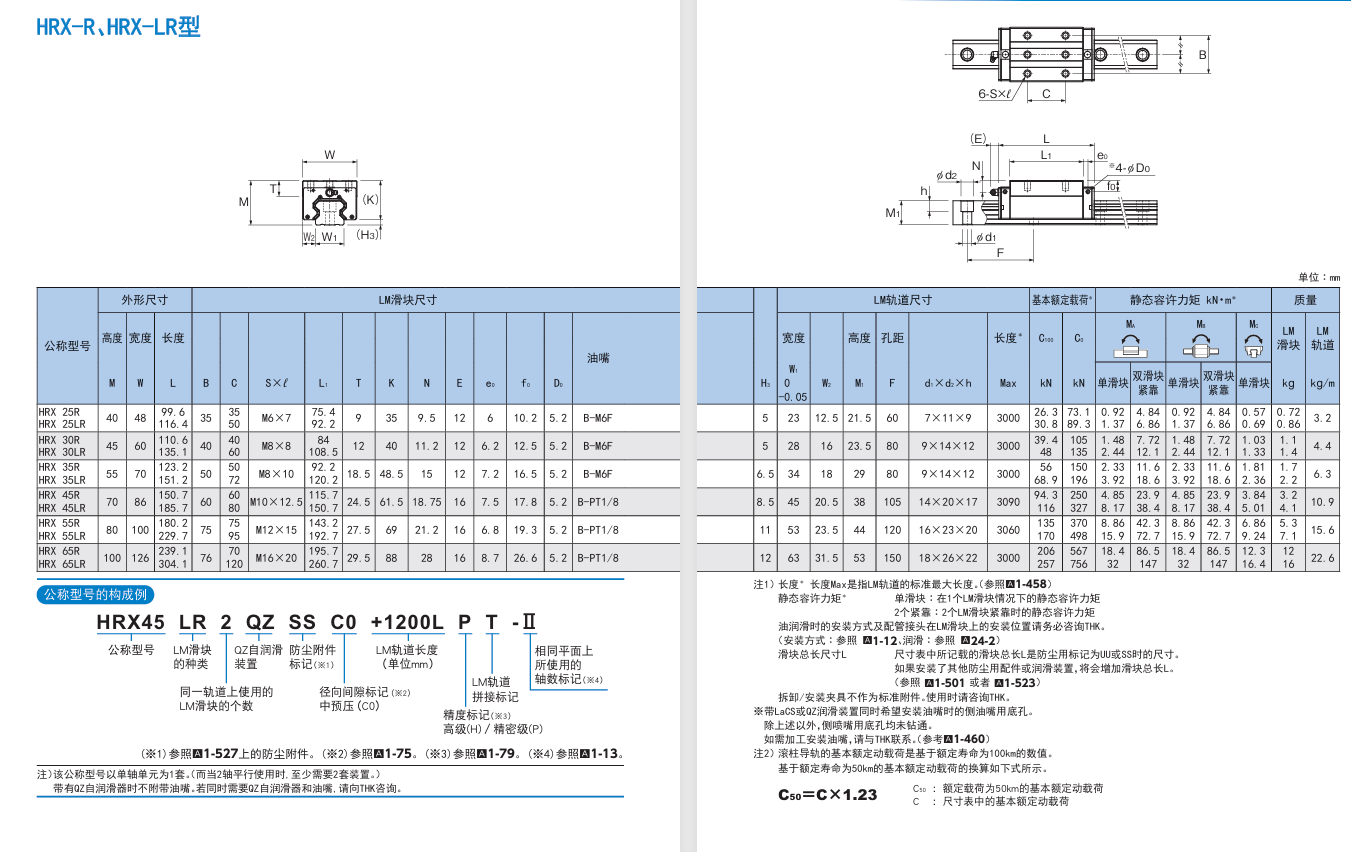

THK HRX-R 系列包含： HRX25R、HRX30R、HRX35R、HRX45R、HRX55R、HRX65R等型号滚动导轨THK中国总代理促销。
中国一级代理商，THK产品技术团队，专注代理进口 THK 全系列产品，THK 直线导轨、THK 滑块、THK 直线轴承、THK 滚珠丝杆、THK 交叉滚子轴承、THK 交叉滚子导轨、THK 交叉滚子工作台、THK 花键轴、THK 花键螺母等THK产品。THK 滑块与 THK 直线导轨公司仓库常年大量现货备货，怀着满腔诚意服务好国内外工厂及经销商等新老客户提供最便捷、优质的服务。现免费提供THK产品报价,THK 产品资料下载,THK产品选型咨询,THK技术服务，第一时间为您提供THK产品信息送达。
