在现今的精密机械传动领域，滚珠丝杠凭借其高精度、高效率和高负载能力，已经是众多自动化设备和精密机床的核心传动部件。正确的选型与科学的维护对于发挥滚珠丝杠的最佳性能、确保设备的稳定运行是重中之重。

一、滚珠丝杠的工作原理与独特优势

工作原理剖析

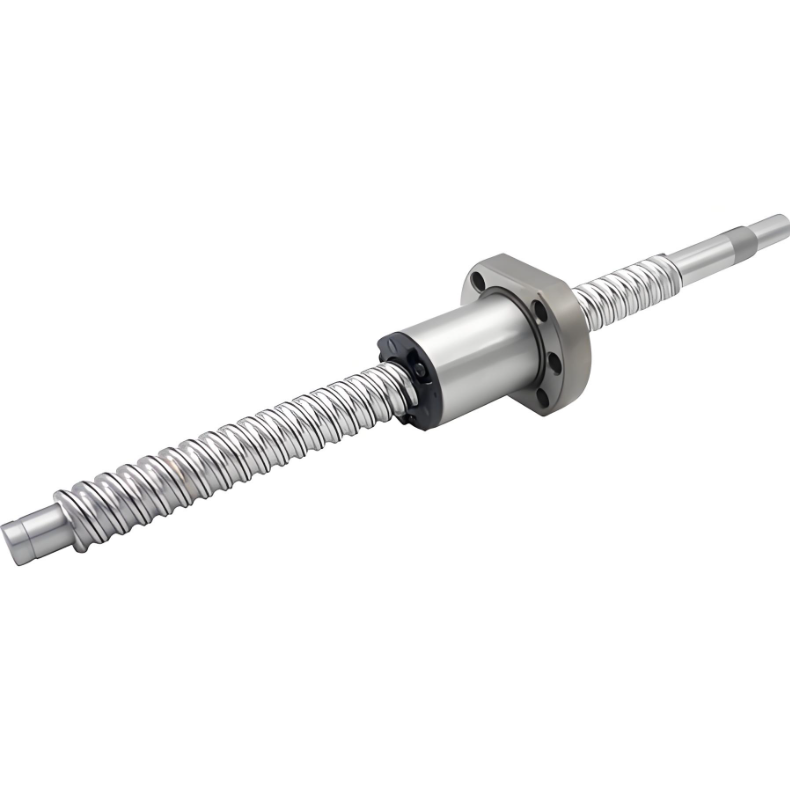

滚珠丝杠由螺杆、螺母、反向装置和滚珠组成。当螺杆转动时，滚珠在螺杆的螺纹滚道与螺母之间滚动，同时通过反向装置实现循环运动。这种滚动摩擦方式极大地降低了传动阻力，相较于传统的滑动丝杠，滚珠丝杠的摩擦系数可降低至原来的 1/20 - 1/40。

高精度定位

滚珠丝杠能够实现极高的定位精度，其重复定位精度可达 ±0.002mm。在 CNC 加工中心中，滚珠丝杠的高精度确保了刀具在加工过程中能够精确地定位到所需位置，从而加工出高精度的零部件。

高传动效率

滚珠丝杠的传动效率通常在 90% - 95% 之间，远高于滑动丝杠的 20% - 50%。这意味着在相同的输入功率下，滚珠丝杠能够输出更大的推力或扭矩，有效提高了设备的能源利用率。例如，在自动化装配线上，高传动效率的滚珠丝杠能够快速准确地完成零部件的搬运和装配工作，提升了生产效率。

高负载能力

通过优化滚珠的直径、数量和接触角，滚珠丝杠可以承受较大的轴向负载和径向负载。在大型机床的工作台驱动系统中，滚珠丝杠能够稳定地承载工作台及工件的重量，并在加工过程中抵抗切削力，保证加工的平稳性。

二、滚珠丝杠选型：五大关键要素

负载计算

准确计算作用在滚珠丝杠上的负载是选型的基础。负载包括轴向负载 Fa 和径向负载 Fr。轴向负载主要由工作台及工件的重量、切削力、惯性力等产生。例如，在一台龙门加工中心中，工作台和工件的总重量为 5000N，切削力在轴向方向的分力为 2000N，加速时的惯性力为 1000N，则轴向负载 Fa = 5000 + 2000 + 1000 = 8000N。径向负载通常较小，但在一些特殊工况下，如悬臂安装时，也需要进行精确计算。根据负载情况，选择合适规格的滚珠丝杠，确保其额定动载荷 C 和额定静载荷 Co 满足实际需求。

精度等级选择

滚珠丝杠的精度等级分为 1、2、3、4、5、7、10 级，其中 1 级精度最高。对于精密机床、半导体制造设备等对定位精度要求极高的应用场景，通常选择 1 - 3 级精度的滚珠丝杠。例如，在光刻机中，为了实现纳米级别的定位精度，必须采用 1 级精度的滚珠丝杠。而对于一些对精度要求相对较低的普通自动化设备，如物料搬运设备，可以选择 5 - 7 级精度的滚珠丝杠，以降低成本。

导程确定

导程是指丝杠旋转一周，螺母直线移动的距离。导程的选择应根据设备的运动速度和定位精度要求来确定。如果设备需要快速移动，可选择较大导程的滚珠丝杠，但导程过大可能会影响定位精度。例如，在一台高速龙门铣床中，为了实现工作台的快速移动，选择了 20mm 导程的滚珠丝杠，同时通过高精度的反馈系统来保证定位精度。相反，对于需要精确微量进给的设备，如电火花加工机床，则应选择较小导程的滚珠丝杠，如 5mm 或 10mm 导程。

转速与临界转速核算

滚珠丝杠的转速直接影响设备的运行速度。在选型时，需要根据设备的最高运行速度计算滚珠丝杠的转速 n（单位：r/min），公式为 n = v × 1000 / Ph，其中 v 为设备的运行速度（单位：m/min），Ph 为导程（单位：mm）。同时，必须核算滚珠丝杠的临界转速 nc，以避免发生共振。临界转速的计算公式为 nc = 120000 / Lc，其中 Lc 为丝杠的支撑跨距（单位：mm）。如果实际转速 n 接近或超过临界转速 nc，会导致丝杠振动加剧、噪声增大，甚至损坏丝杠。因此，在设计时应确保 n < 0.8nc。

螺母形式与安装方式

滚珠丝杠的螺母形式主要有内循环和外循环两种。内循环螺母结构紧凑、流畅性好、噪音低，适用于高速、高精度的场合；外循环螺母承载能力较大，适用于重载工况。螺母的安装方式也有多种，如法兰型、圆螺母型等。在选择安装方式时，需要考虑设备的结构设计和安装空间，确保螺母能够牢固安装，并且便于维护和更换。

三、安装调试：三大要点

安装基准面处理

安装滚珠丝杠的基准面必须具有良好的平面度和垂直度。平面度要求通常在 0.01mm/m 以内，垂直度要求在 0.02mm/m 以内。通过磨削或刮研等工艺对基准面进行处理，确保丝杠安装后能够保持直线度和平行度。例如，在安装机床的滚珠丝杠时，对床身的安装基准面进行磨削加工，保证了丝杠安装后的精度。

丝杠与电机的连接

丝杠与电机的连接方式有联轴器连接、同步带连接等。无论采用哪种连接方式，都必须保证两者的同轴度误差在允许范围内，一般要求同轴度误差不超过 0.05mm。否则，会导致丝杠在运行过程中产生附加载荷，影响丝杠的使用寿命和设备的运行精度。在连接时，可使用百分表等工具进行精确调整。

预紧与间隙调整

为了消除滚珠丝杠的轴向间隙，提高传动精度和刚性，通常需要对丝杠进行预紧。预紧力的大小应根据实际负载和精度要求来确定，一般为额定动载荷的 1% - 3%。预紧方式有双螺母垫片预紧、双螺母齿差预紧、单螺母变导程预紧等。在调整预紧力时，应使用专用工具，如扭矩扳手，确保预紧力均匀、准确。同时，在调试过程中，要通过检测丝杠的运行阻力和定位精度，对预紧力进行微调，以达到最佳效果。

四、维护保养：延长使用寿命的关键

润滑管理

良好的润滑是保证滚珠丝杠正常运行和延长使用寿命的关键。常用的润滑剂有润滑脂和润滑油。润滑脂适用于低速、中载的场合，一般每运行 1000 - 2000 小时需要补充一次润滑脂。润滑油则适用于高速、重载的场合，需要采用自动润滑系统，确保润滑油能够均匀地分布在丝杠的螺纹滚道和滚珠之间。例如，在一台高速加工中心中，采用了集中润滑系统，定期向滚珠丝杠注入适量的润滑油，保证了丝杠的良好润滑状态。

防护措施

为了防止灰尘、碎屑等杂质进入滚珠丝杠，必须采取有效的防护措施。常见的防护装置有伸缩防护罩、风琴防护罩、螺旋钢带防护套等。这些防护装置能够有效地阻挡杂质，保护丝杠的螺纹滚道和滚珠不受磨损。同时，要定期对防护装置进行检查和清理，确保其防护效果。

定期检查与维护

定期对滚珠丝杠进行检查和维护是及时发现问题、预防故障的重要手段。检查内容包括丝杠的运行状况、螺母的松动情况、润滑状态、防护装置的完整性等。每周应对丝杠进行一次外观检查，每月进行一次全面检查，包括使用千分表检测丝杠的直线度和跳动量，使用扭矩扳手检查螺母的预紧力等。如果发现问题，应及时进行处理，如更换磨损的滚珠、调整螺母的预紧力、清理防护装置等。

滚珠丝杠的选型、安装与维护是一个系统工程，需要综合考虑设备的性能要求、运行环境、成本等多方面因素。只有通过科学合理的选型、规范准确的安装调试以及精心细致的维护保养，才能充分发挥滚珠丝杠的优势，确保设备的高效、稳定运行，为精密机械传动领域的发展提供有力支撑。
