受制造工艺水平、材料物理性能以及运输安装条件等因素制约，单根滑轨难以达到过长的长度标准。为突破这一局限，业界普遍采用滑轨对接的方式 —— 将两根或多根滑轨拼接组合，从而满足特定长度需求。接下来，本文将针对直线导轨对接规格相关的常见问题进行系统梳理与详细解答。

1、为何要采用对接规格？

采用对接规格具有诸多显著优势：

满足长行程需求：通过将导轨进行对接，能够有效延伸导轨长度，使其契合长工作行程的使用要求。

降低运输安装难度：过长的导轨在运输和安装环节往往会面临诸多不便。而将导轨分段后再对接，可将其拆分为更易于操作的部分，显著降低运输与安装过程中的复杂程度，同时减少相关成本。

优化生产成本：制造长导轨不仅成本高昂，生产工艺也极为复杂。采用分段生产并对接的方式，能够大幅提升生产效率，实现成本的有效控制。

提升灵活与维护性：对接导轨的设计赋予了应用更大的灵活性，可更好地适配多样化的设计与使用场景。此外，对接部位的模块化特性，使得导轨的维护与局部更换更为便捷高效。

2、对接规格滑轨的对接部位有哪些工艺标准？

并非任意两条同型号滑轨简单拼接即可满足使用要求。以 IKO 直线导轨为例，其对接规格的对接部位需严格遵循以下工艺要求：

精细加工与处理：滑轨对接面必须使用专用设备进行研磨加工，并借助油石等工具仔细去除周边毛刺，确保对接面平整光滑。

严格质量检测：产品出厂前，会对滑块通过对接部的情况进行检验，确保密封垫片唇部、钢球保持器以及滚动体滑动过程无异常状况。

精准尺寸把控：对接部位的尺寸公差依据不同系列和型号有明确且严格的规定，涵盖轨道槽尺寸（Pr、Hr、Nr、Wr）的相互差值、端距 E 尺寸的容许公差，以及滑轨高度 H 尺寸的相互差值等方面。

3、如何标识对接规格的型号？

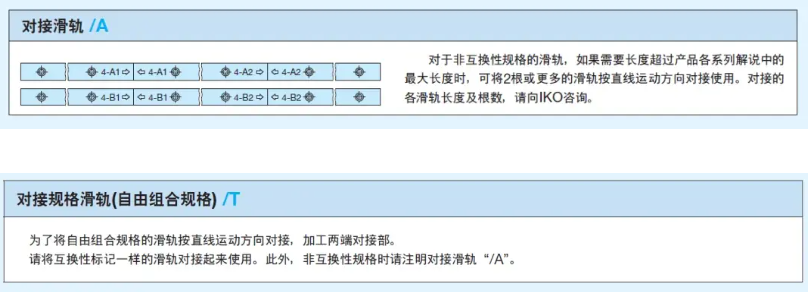

在对接规格的型号表示中，具有明确的区分规则：若为非互换性规格，需在型号尾部添加 /A作为标识；而互换性规格，则以/T 作为型号后缀，以此清晰区分不同规格类型。

4、如何确定对接规格中各段滑轨的长度和数量？

客户仅需明确所需滑轨的总长度，至于各分段滑轨的具体长度及拼接数量，建议直接联系 IKO 获取专业建议。我们将依据内部算法，为您匹配最优的分段方案。若客户需指定各段长度与数量，则需通过图纸定制，此方式可能导致成本增加。

5、对接规格会影响滑轨精度吗？

滑轨的精度主要取决于其精度等级。只要遵循规范安装，对接规格不会对精度产生负面影响。此外，导轨的行走平行度以对接各段中最长滑轨的平行度为基准，确保整体运行稳定。

6、对接规格滑轨该如何安装？

① 预定位与固定：对齐滑轨端部上表面的对接标记，先进行预拧紧。自由组合系列的对接滑轨已标准化加工，无需特别限定对接位置。

② 精准安装固定：将滑轨的安装基准面与底座基准面完全对齐，依次拧紧固定螺钉。安装时可借助老虎钳等工具，确保滑轨基准面紧贴底座，避免对接处出现高低差。若底座无侧面基准，可将滑块跨接在已固定与未固定的滑轨对接处，再紧固未固定的滑轨。

7、对接导轨安装时，两段滑轨间的理想间隙量是多少？

在对接导轨安装过程中，滑轨间隙量越小越有利于性能表现。根据我司实验数据显示，两段滑轨对接处的间隙量与使用寿命呈负相关，即间隙越大，导轨寿命越易缩短。通常建议将间隙控制在滚动体直径 Dw 的 1/10 以内，这样对导轨寿命的影响可降至最低。针对小尺寸直线导轨，由于其钢球直径较小，实际操作中更应严格控制间隙量。

8、为何对接导轨存在最大拼接根数限制？

对接导轨的最大拼接根数，是基于确保导轨系统稳定运行、维持合理间隙量的安全阈值。一旦拼接根数超过该限制，累积的间隙量可能显著增大，进而对导轨使用寿命产生负面影响，引发性能下降等问题。

9、两套对接规格导轨并排安装时，对接口是否需要错开？

在并排安装两套对接规格导轨时，建议将对接口错开布置，主要基于以下原因：

① 增强结构强度：若对接口处于同一位置，可能削弱两套导轨连接处的整体强度，导致系统稳定性下降。错开对接口可有效分散应力，提升导轨系统的结构可靠性。

② 优化运动性能：对接口处不可避免存在细微误差，错开安装能够分散这些误差，减少运动过程中的跳动与振动，显著提升运行的平稳性和定位精度。

③ 提升安装便利性：错位布置的对接口可避免安装与调整时的相互干扰，使每段导轨的微调操作更为独立、精准，有效提高安装效率与精度。
