结构与特长

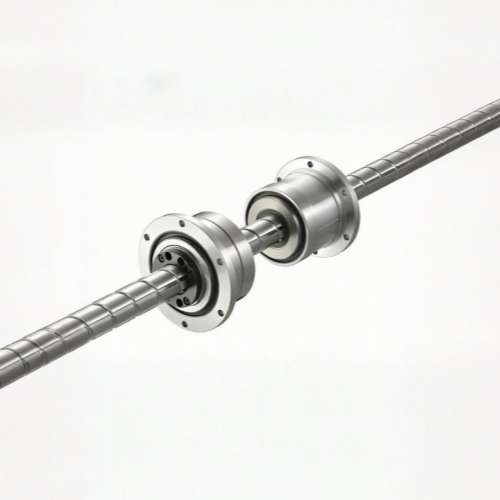

滚珠丝杠滚珠花键是在一根轴上交叉开设了滚珠丝杠沟槽和滚珠花键沟槽的直线、旋转装置。并且滚珠丝杠和滚珠花键的螺母外圆上分别直接装入了专用支撑轴承。通过使螺母、花键母旋转或停止,只用一根轴就能够进行3种(旋转、直线和螺旋)形式的运动。其用途包括,水平多关节机器人的Z轴、装配机器人、自动装载机、加工中心机的ATC装置等,最适合于旋转运动与直线运动的组合装置。
【轴向间隙为0】
因为滚珠花键在旋转方向是没有无效行程的角接触结构,所以可进行高精度定位。
【轻量、小型化】
因螺母与支撑轴承为一体化结构,所以能实现既精度高又体积小的设计。另外,由于螺母重量轻、惯性力小,所以可获得高度的响应性。
【安装简便】
滚珠花键母被设计成即使把螺母从轴上拔下,钢球也不会脱落的结构,因此装配容易。只要用螺栓固定在支承座上,就可简单地安装滚珠丝杠滚珠花键。支承座内径公差建议采用H7。)
【噪音低且运动流畅】
因滚珠丝杠采用端盖循环方式,所以噪音低,并能实现平滑流畅的运动。
【高刚性的支撑轴承】
因在滚珠丝杠侧的支撑轴承采用了轴向高刚性的60°接触角,而滚珠花键侧的支撑轴承采用了力矩方向高刚性的30°接触角,所以能得到高刚性的支撑轴承。此外,作为标准配备有专用橡胶密封圈,可防止异物的进入。
中国一级代理商，THK产品技术团队，专注代理进口 THK 全系列产品，THK 直线导轨、THK 滑块、THK 直线轴承、THK 滚珠丝杆、THK 交叉滚子轴承、THK 交叉滚子导轨、THK 交叉滚子工作台、THK 花键轴、THK 花键螺母等THK产品。THK 滑块与 THK 直线导轨常年大量现货备货，怀着满腔诚意服务好国内外工厂及经销商等新老客户提供最便捷、优质的服务。现免费提供THK产品报价,THK 产品资料下载,THK产品选型咨询,THK技术服务，第一时间提供THK产品信息送达。

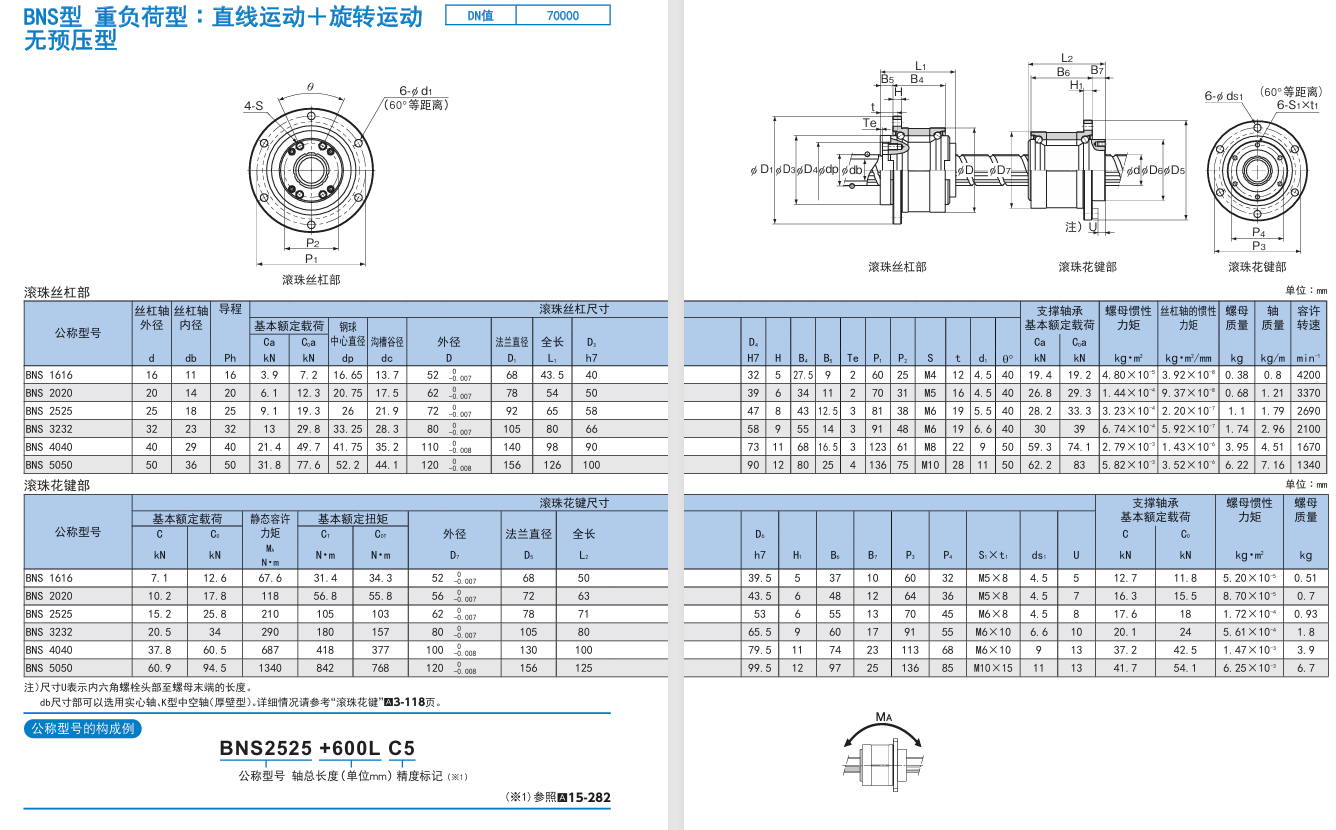

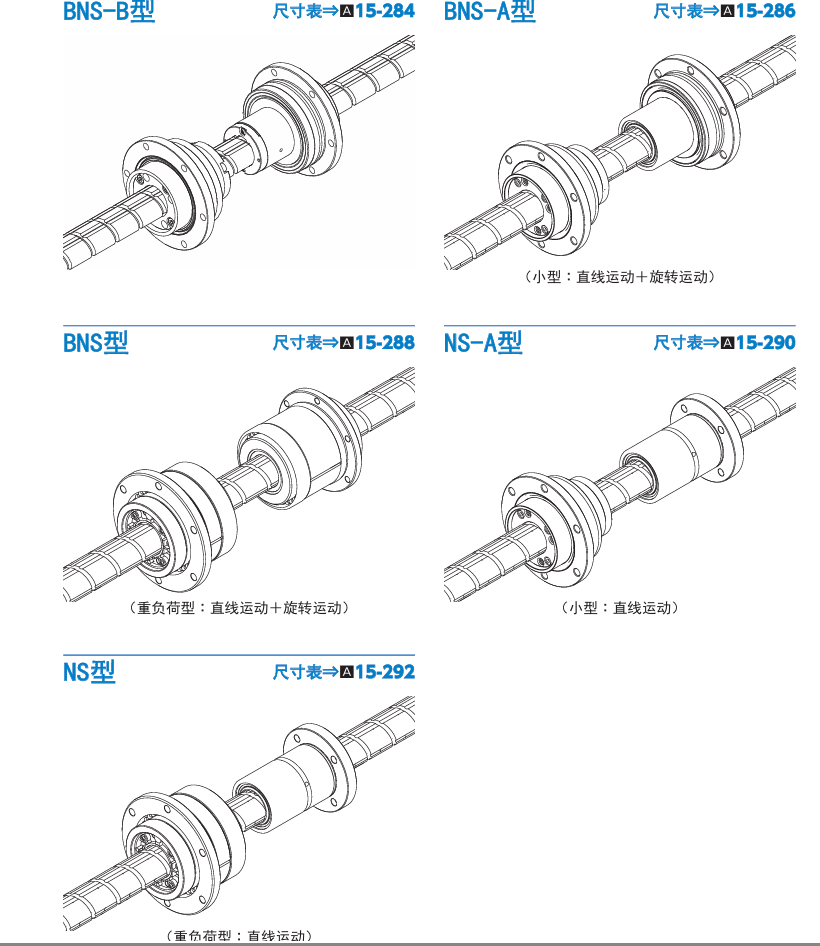

THK代理商特价型号：THK 直线运动＋旋转运动 BNS 型系列包含：BNS0812A、BNS1015A、BNS1616A、BNS2020A、BNS2525A、BNS3232A、BNS4040A等不同型号滚珠丝杠THK厂家促销特价滚珠丝杆。
THK 直线运动 NS 型系列包含：NS10、NS15、NS20、NS25、NS30、NS35、NS40、NS-A10、NS-A15、NS-A20等不同型号滚珠丝杠THK厂商低价促销滚珠丝杆。
