结构与特长

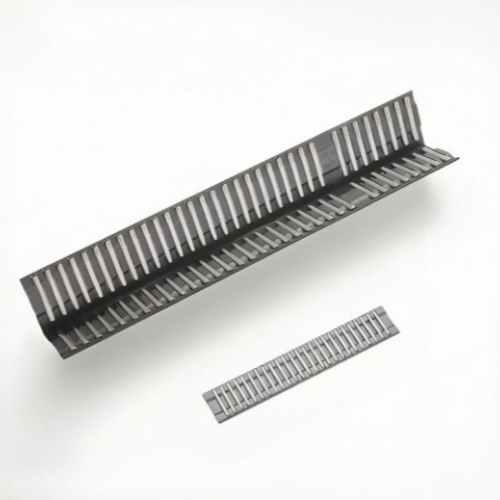

对于板式滚柱链,在保持架内腔中安装了符合JIS B 1506标准的精密滚柱,保持架则是由薄钢板冲压成M形(在剖面上)制成,这样可提高其刚性并实现轻量化。由于在结构设计上,滚柱被保持于保持架内腔中,因而不会脱落。板式滚柱链夹在两个滚动面之间使用,因此当工作台移动时,板式滚柱链将在相同的方向上移动,距离为工作台所移动距离的一半。例如,如果工作台移动500mm,板式滚柱链将在相同的方向上移动250mm。板式滚柱链对于大型机床,例如刨床、龙门铣床和外圆磨床,以及需要高精密度的地方,例如平面磨床圆筒磨床和光学测量设备,均是最佳的选择。
【耐负荷性能优异】
由于滚柱以较短的间距安装,因此板式滚柱链具有较大的负荷容量;并且根据情况,它还可以在未经过硬化淬火的铸件滚动面上使用。此外,工作台与滑动面的挠曲刚度也几乎相同。

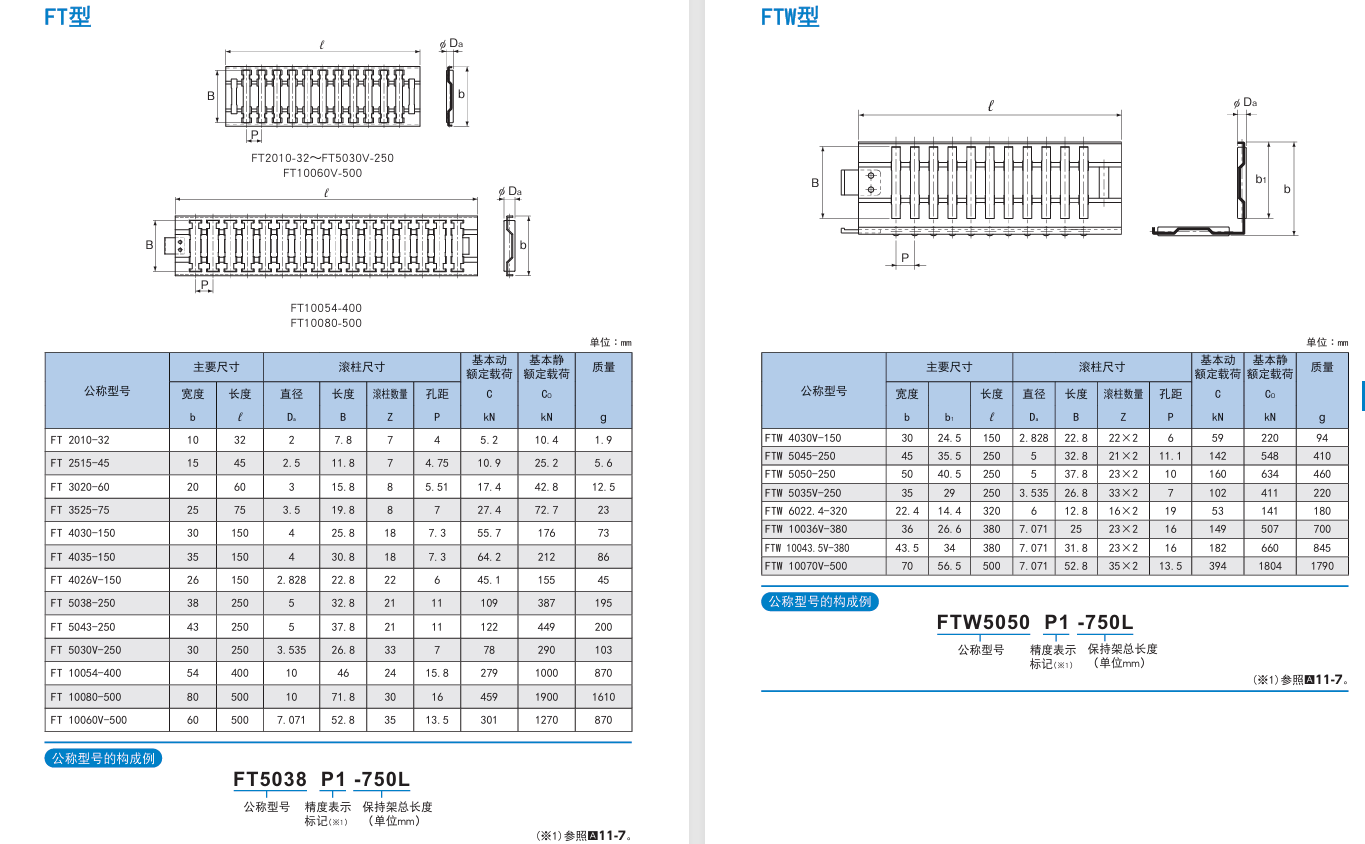

THK代理商特价型号：THK FTW 型板式滚柱链系列包含：FTW4030VH4-150L、FTW5045H6-250L、FTW5050H4-250L、FTW5035VP1-250L、FTW6022.4P1-320L、FTW10036VH6-380L、FTW10043.5VH4-380L、FTW10070VP1-500L等不同型号板式滚柱链THK厂家促销。
中国一级代理商，THK产品技术团队，专注代理进口 THK 全系列产品，THK 直线导轨、THK 滑块、THK 直线轴承、THK 滚珠丝杆、THK 交叉滚子轴承、THK 交叉滚子导轨、THK 交叉滚子工作台、THK 花键轴、THK 花键螺母等THK产品。THK 滑块与 THK 直线导轨常年大量现货备货，怀着满腔诚意服务好国内外工厂及经销商等新老客户提供最便捷、优质的服务。现免费提供THK产品报价,THK 产品资料下载,THK产品选型咨询,THK技术服务，第一时间提供THK产品信息送达。
