结构与特长

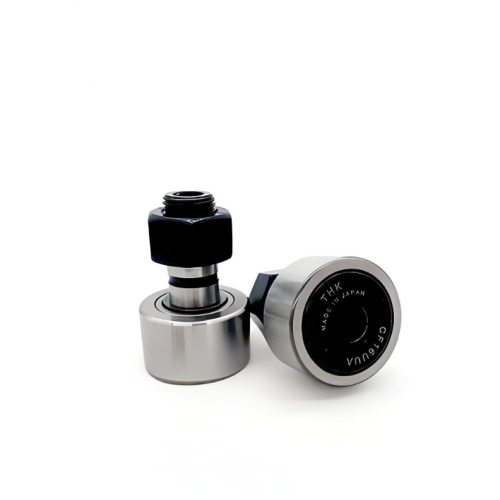

滚针凸轮导向器是一种结构紧凑、具有高刚性的带轴的轴承。其内部装有滚针轴承,在凸轮机构或直线运动中可作为导向滚轮使用。
由于其外圈在与配合面直接接触同时作旋转运动,此产品以厚壁构造,在设计上能承受冲击负荷。另外,在外圈内部,装有带精密保持器的滚针,从而可防止产品侧倒,实现了优异的旋转性能,并且能够承受高速旋转。
外圈外表面形状分为球面形和圆柱形。球面外圈易于吸收轴中心的变形,有助于减轻偏置负荷。产品应用范围广泛,例如自动机床、专用机床的凸轮机构、各种搬运装置、传输装置、书籍装订机、加工中心机的刀具交换装置、托盘交换装置、自动喷涂机和自动仓库的滑动叉车等。
THK CF-AB 系列包含：

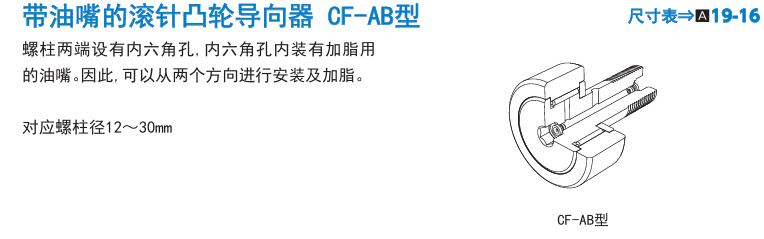

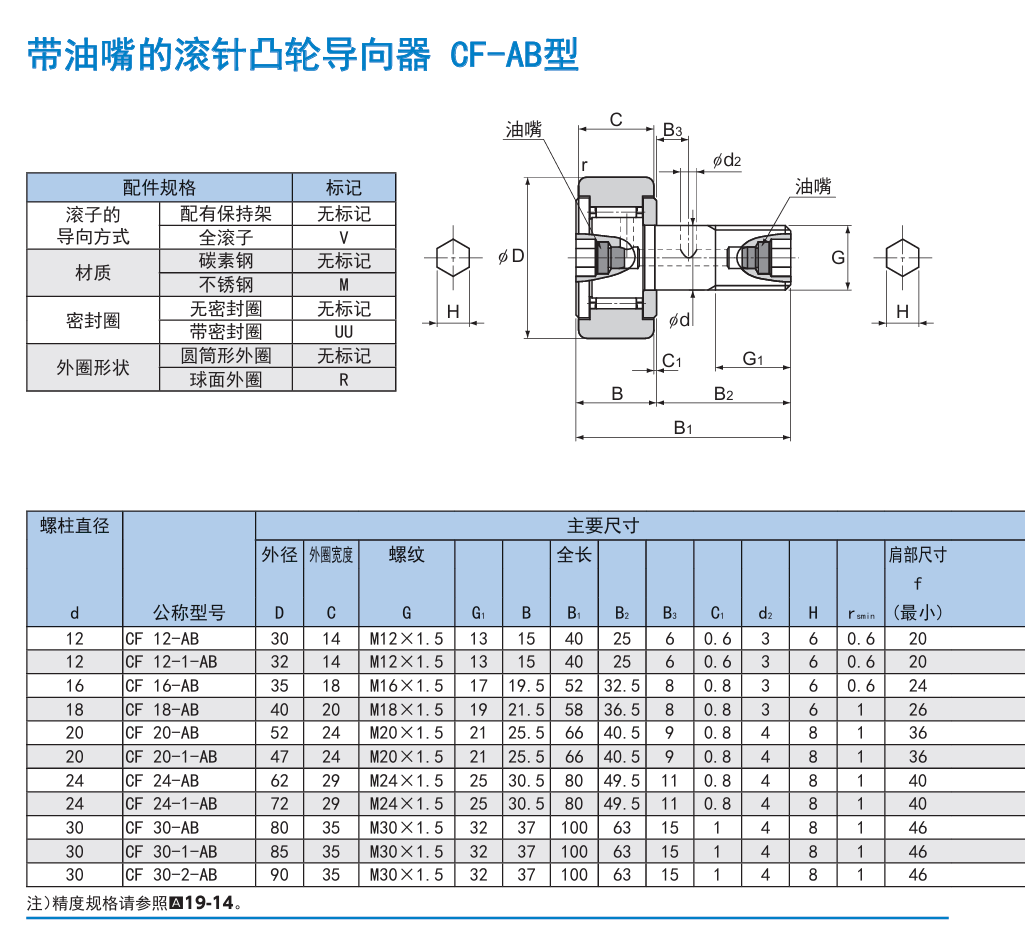

CF-AB 系列：CF12-AB、CF12-1-AB、CF16-AB、CF18-AB、CF20-AB、CF20-1-AB、CF24-AB、CF24-1-AB、CF30-AB、CF30-1-AB、CF30-2-AB等不同型号滚针凸轮导向器轴承。

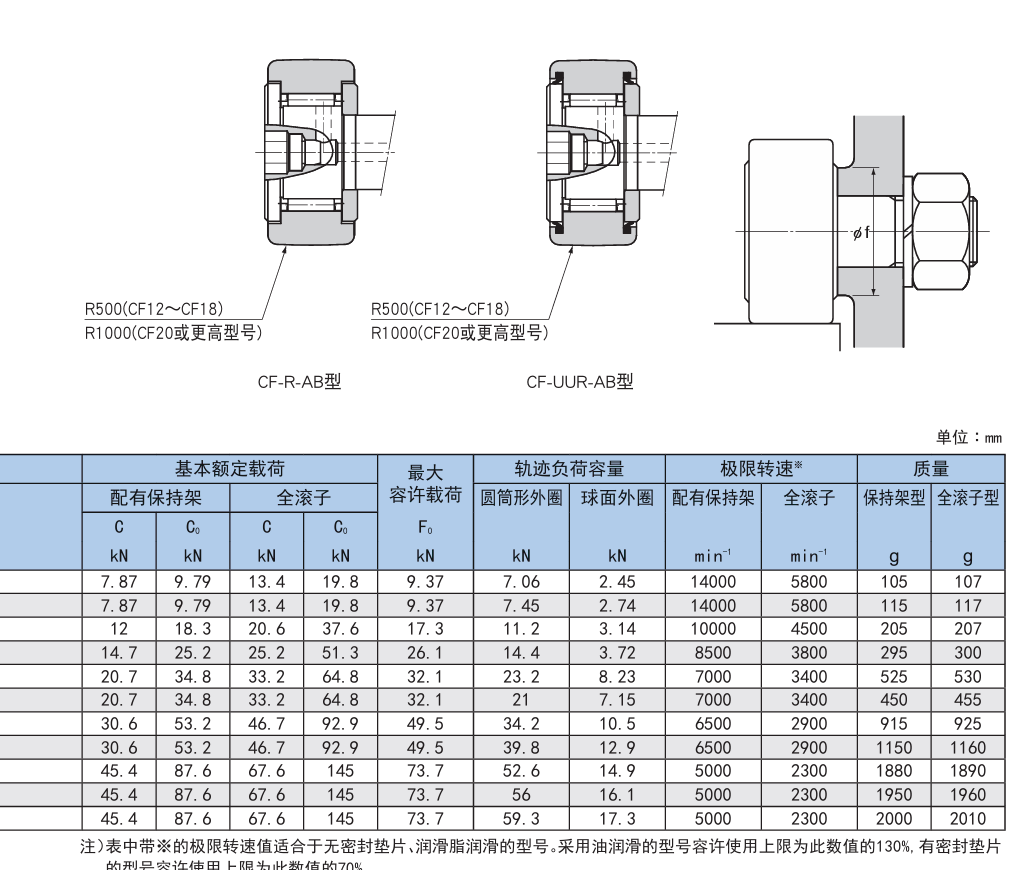

CF-R-AB 系列：CF12R-AB、CF12R-1-AB、CF16R-AB、CF18R-AB、CF20R-AB、CF20-1R-AB、CF24R-AB、CF24-1R-AB、CF30R-AB、CF30-1R-AB、CF30-2R-AB等不同型号滚针凸轮导向器轴承。
CFH-AB 系列：CFH12-AB、CFH12-1-AB、CFH16-AB、CFH18-AB、CFH20-AB、CFH20-1-AB、CFH24-AB、CFH24-1-AB、CFH30-AB、CFH30-1-AB、CFH30-2-AB等不同型号滚针凸轮导向器轴承。
CFH-R-AB 系列：CFH12R-AB、CFH12-1R-AB、CFH16R-AB、CFH18R-AB、CFH20R-AB、CFH20-1R-AB、CFH24R-AB、CFH24-1R-AB、CFH30R-AB、CFH30-1R-AB、CFH30-2R-AB等不同型号滚针凸轮导向器轴承。
