结构与特长
滚针凸轮导向器是一种结构紧凑、具有高刚性的带轴的轴承。其内部装有滚针轴承,在凸轮机构或直线运动中可作为导向滚轮使用。
由于其外圈在与配合面直接接触同时作旋转运动,此产品以厚壁构造,在设计上能承受冲击负荷。另外,在外圈内部,装有带精密保持器的滚针,从而可防止产品侧倒,实现了优异的旋转性能,并且能够承受高速旋转。
外圈外表面形状分为球面形和圆柱形。球面外圈易于吸收轴中心的变形,有助于减轻偏置负荷。产品应用范围广泛,例如自动机床、专用机床的凸轮机构、各种搬运装置、传输装置、书籍装订机、加工中心机的刀具交换装置、托盘交换装置、自动喷涂机和自动仓库的滑动叉车等。

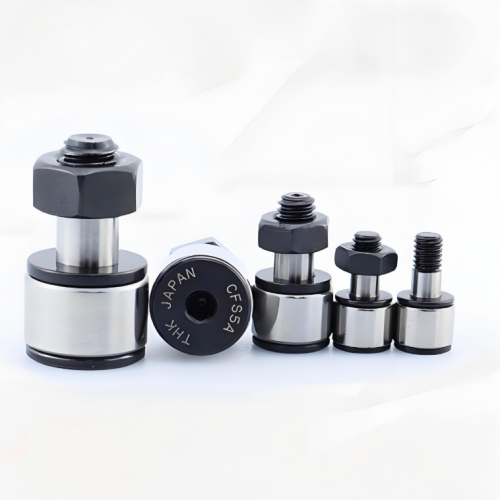

THK CFS 系列包含：

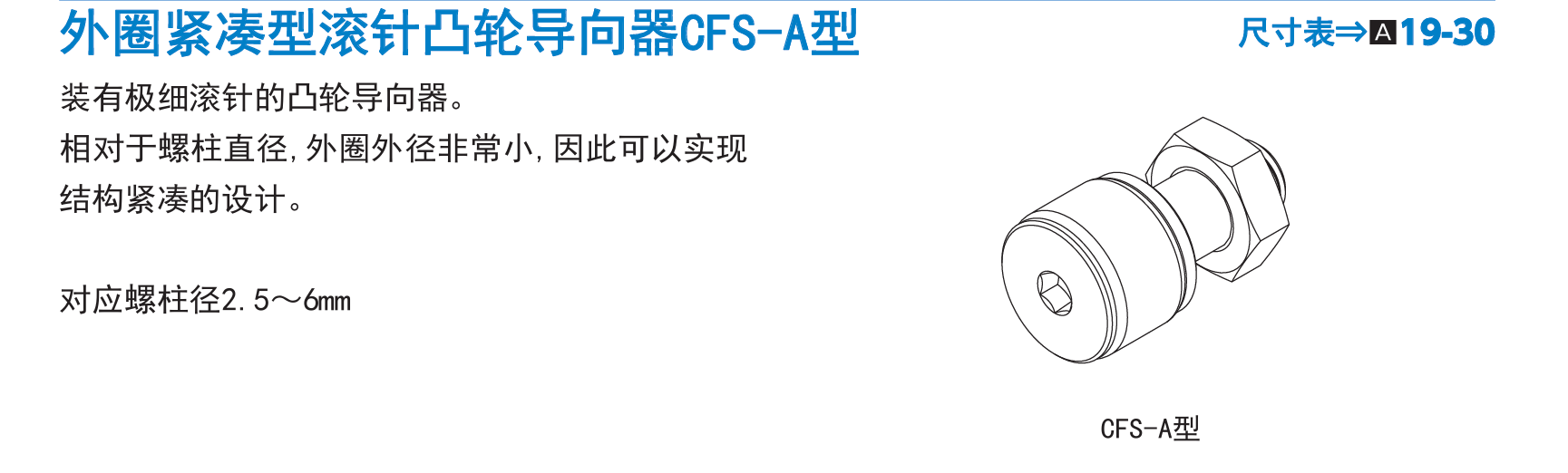

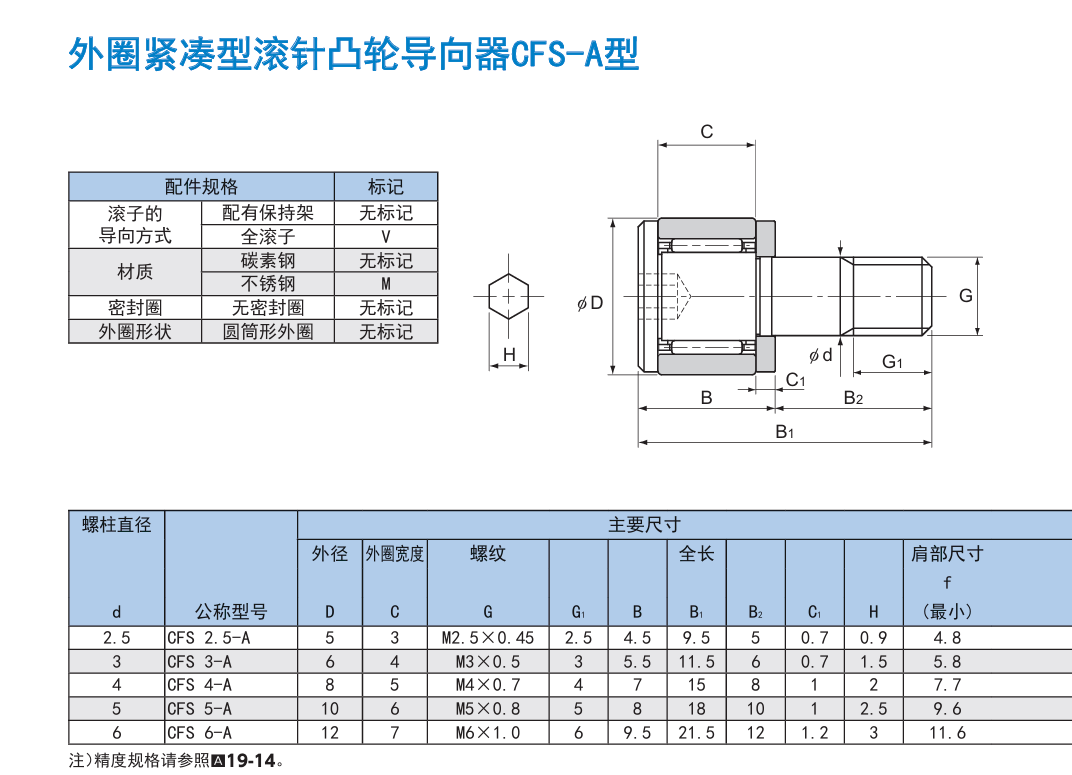

CFS - A 系列：CFS2.5 - A、CFS3 - A、CFS4 - A、CFS5 - A、CFS6 - A等不同型号滚针凸轮导向器轴承。
CFS - V - A 系列：CFS2.5V - A、CFS3V - A、CFS4V - A、CFS5V - A、CFS6V - A等不同型号滚针凸轮导向器轴承。
CFS - M - A 系列：CFS2.5M - A、CFS3M - A、CFS4M - A、CFS5M - A、CFS6M - A等不同型号滚针凸轮导向器轴承。
CFS - VM - A 系列：CFS4VM - A等不同型号滚针凸轮导向器轴承。
