结构与特长

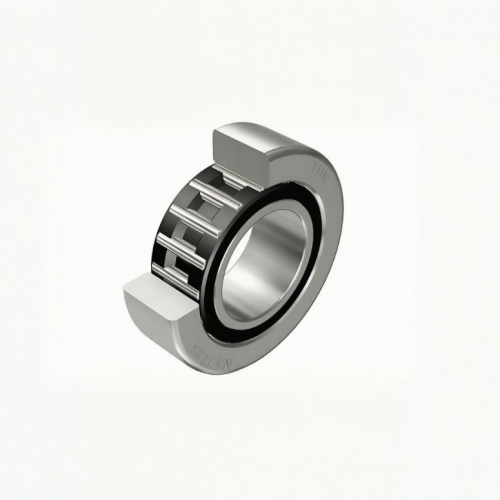

滚柱导向器是一种结构紧凑、具有高度刚性的轴承系统。其内部装有滚针轴承,可作为凸轮盘和直线运动的导向滚轮使用。
由于其外圈在与配合面直接接触同时作旋转运动,此产品以厚壁构造,在设计上能承受冲击负荷。另外,在外圈内部,装有带精密保持器的滚针,从而可防止产品侧倒,实现了优异的旋转性能,并且能够承受高速旋转。

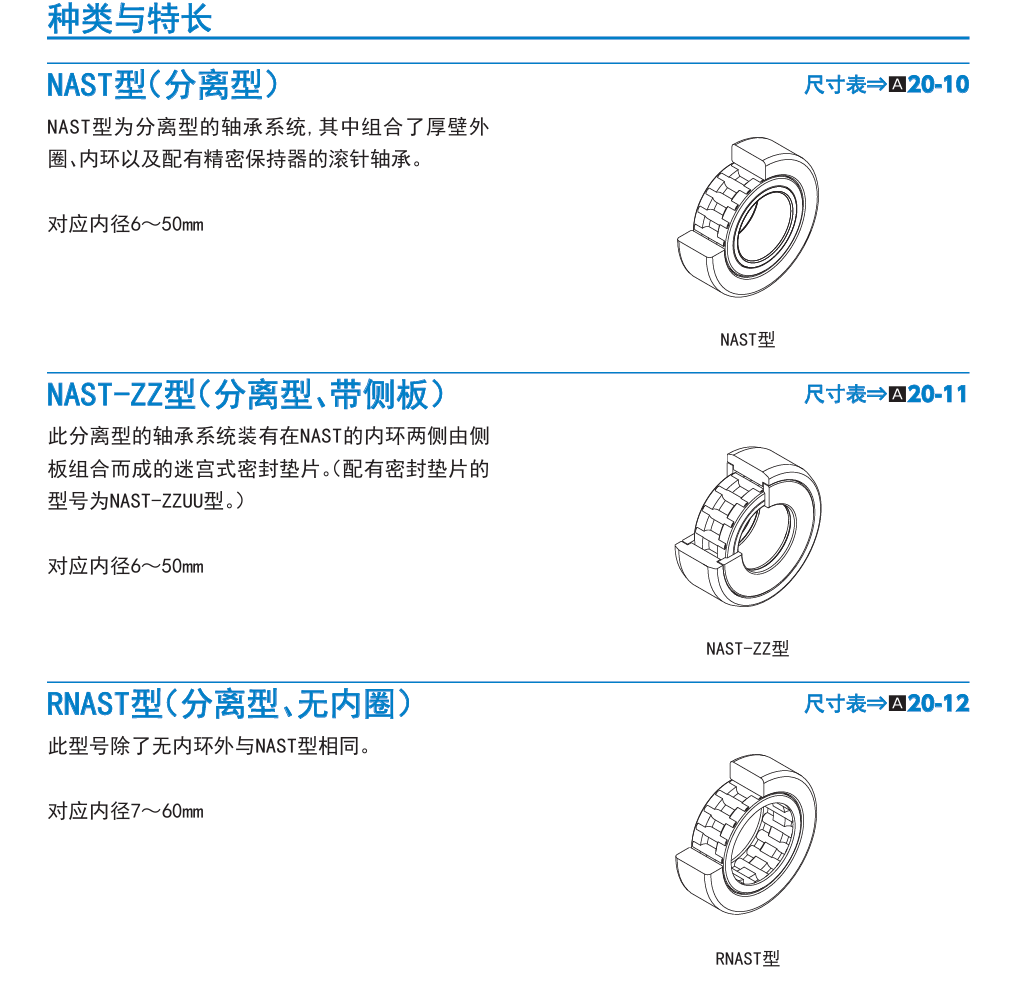

滚柱导向器分为2种类型:分离型,其内外环可以分离;非分离型,其内外环不能分离。外圈外表面形状分为球面形和圆柱形。球面外圈易于吸收轴中心的变形,有助于减轻偏置负荷。产品应用范围广泛,例如自动机床、专用机床的凸轮机构、各种搬运装置、传输装置、书籍装订机、加工中心机的刀具交换装置、托盘交换装置、自动喷涂机和自动仓库的滑动叉车等。
THK NAST 系列包含：

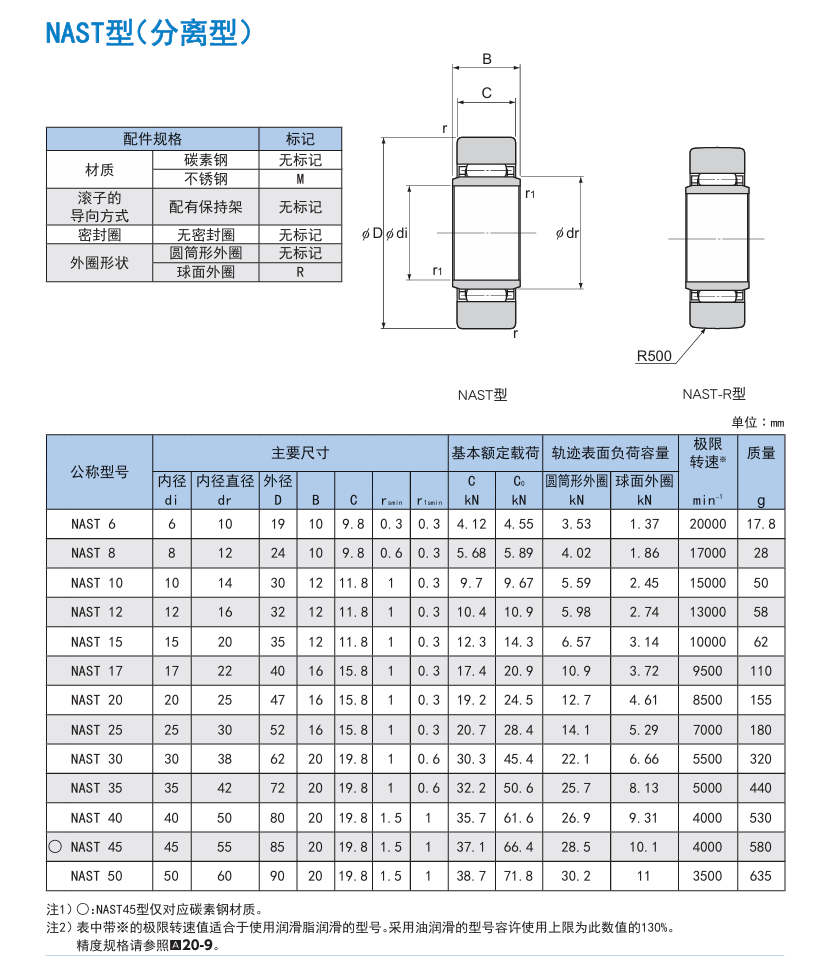

NAST 型（带圆筒形外圈的分离型）：NAST6、NAST8、NAST10、NAST12、NAST15、NAST17、NAST20、NAST25、NAST30、NAST35、NAST40、NAST45、NAST50等不同型号滚针凸轮导向器轴承。
NAST - R 型（带球面外圈分离型）：NAST6R、NAST8R、NAST10R、NAST12R、NAST15R、NAST17R、NAST20R、NAST25R、NAST30R、NAST35R、NAST40R、NAST45R、NAST50R等不同型号滚针凸轮导向器轴承。

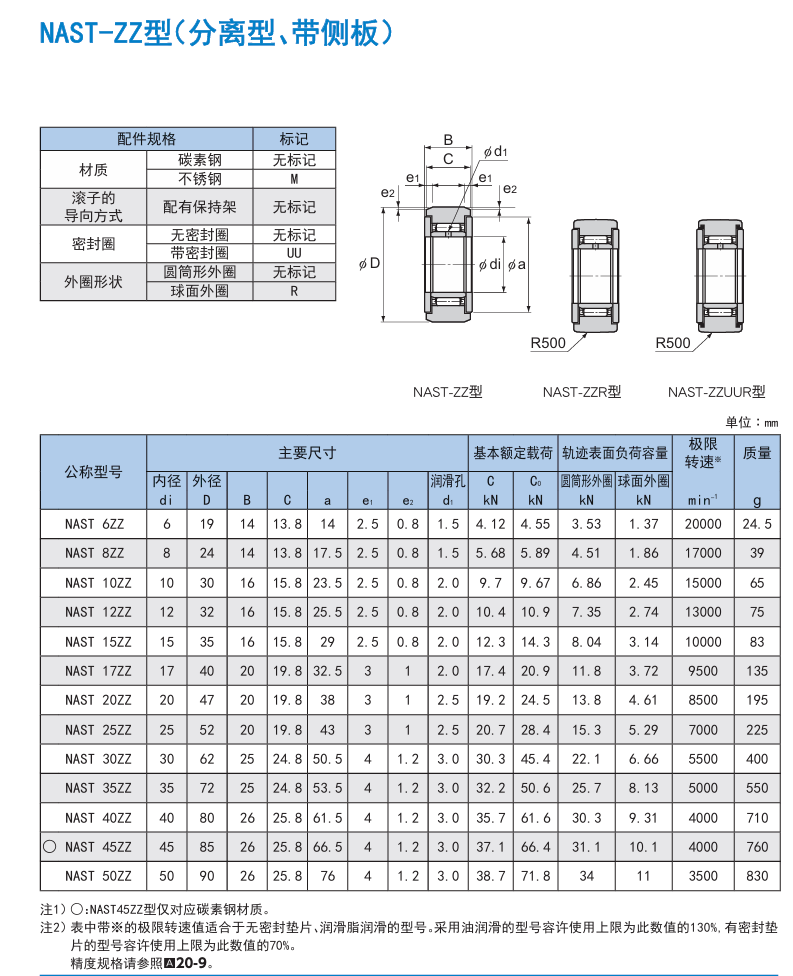

NAST - ZZ 型（带圆筒形外圈和侧板的分离型）：NAST6ZZ、NAST8ZZ、NAST10ZZ、NAST12ZZ、NAST15ZZ、NAST17ZZ、NAST20ZZ、NAST25ZZ、NAST30ZZ、NAST35ZZ、NAST40ZZ、NAST45ZZ、NAST50ZZ等不同型号滚针凸轮导向器轴承。
NAST - ZZR 型（带球面外圈和侧板分离型）：NAST6ZZR、NAST8ZZR、NAST10ZZR、NAST12ZZR、NAST15ZZR、NAST17ZZR、NAST20ZZR、NAST25ZZR、NAST30ZZR、NAST35ZZR、NAST40ZZR、NAST45ZZR、NAST50ZZR等不同型号滚针凸轮导向器轴承。

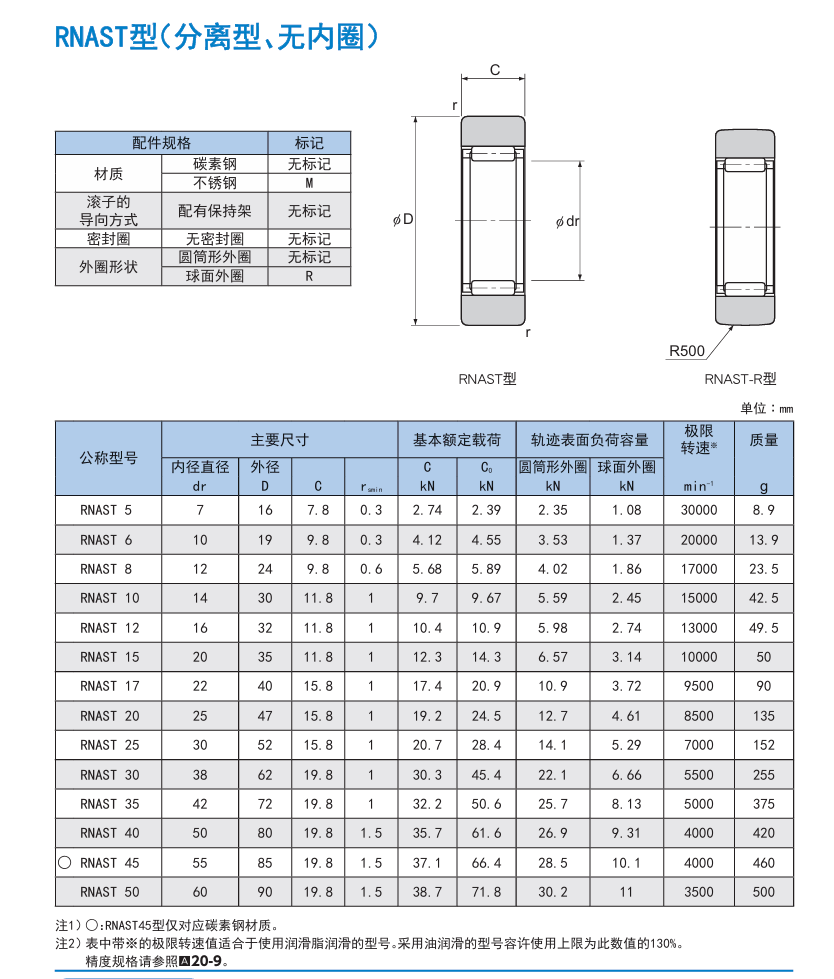

还有RNAST5、RNAST6、RNAST8、RNAST10、RNAST12、RNAST15、RNAST17、RNAST20、RNAST25、RNAST30、RNAST35、RNAST40、RNAST45、RNAST50等不同型号滚针凸轮导向器轴承。
