结构与特征

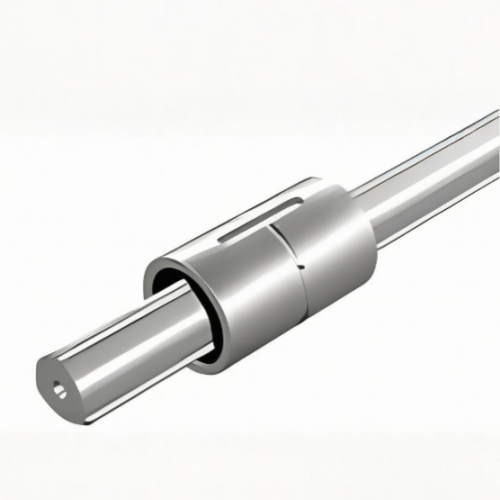

HIR高扭矩型滚珠花键如图所示，在花键轴外圈上有3条滚动面突起部，平均分布，每一条凸起部配有2列滚动凹槽(3条/6列)负荷钢球列分别从左右两边将其夹住。
滚动面被精密研磨加工成与球径相吻合的R沟槽形状。当花键轴或花键母承受扭矩时，在6列负荷钢球中与扭矩方向一致的3列钢球均等地承受负荷，并且自动地决定旋转中心。反转时，就由反方向的3列钢球承受负荷。
因为各钢球列通过装在花键母内的保持器，持续进行整列循环运动，所以将花键母从花键轴上拿下来，内部的钢球也不会脱落。
精密、零间隙
高扭矩滚珠花键通对过单个花键母施加预压，使旋转方向间隙为零，从而提高刚性。像具有圆弧沟槽或哥德式沟槽的传统型滚珠花键一样，施加预压并不需要将2个花键母在圆周方向相互扭转方可使用，从而容易实现小型化设计。
高刚性与精确定位
因接触角大，并且用1个花键母就能施加预压，所以初期变位小，能获得高刚性和精确的定位精度。
可进行高速运动和高速旋转
由于摩擦力小，并采用出色的润滑剂保持构造以及具有刚性的保持器，所以即使作高速直线运动，在润滑脂的作用下也能满足长时间的使用需要。此外，因负荷钢球与无负荷钢球的半径方向距离大致相等，即使高速旋转时，作用在钢球上的离心力的影响也很小，能得到平滑稳定的直线运动。
小型的化设计
与传统型滚珠花键区别是，因为此系列的花键母负载钢球为内部循环，所以花键母的外径可变小，从而可实现节约空间的小型设计。
拆装简单、方便
由于花键母内部使用了球保持器，所以将花键母从花键轴上拿下来，内部的钢球也不会脱落。
可承载重负荷、高扭矩
由于花键母内部的六列钢球与花键轴上的3条凸起部两侧的R型沟槽完全吻合，所以钢球的接触面积大，能够承载很大的径向负荷的同时，也能可以承受扭矩方向带来的负荷，可以顶替传统的2根轴平行使用的地方，从而实现了节省空间、安装简单的效果。

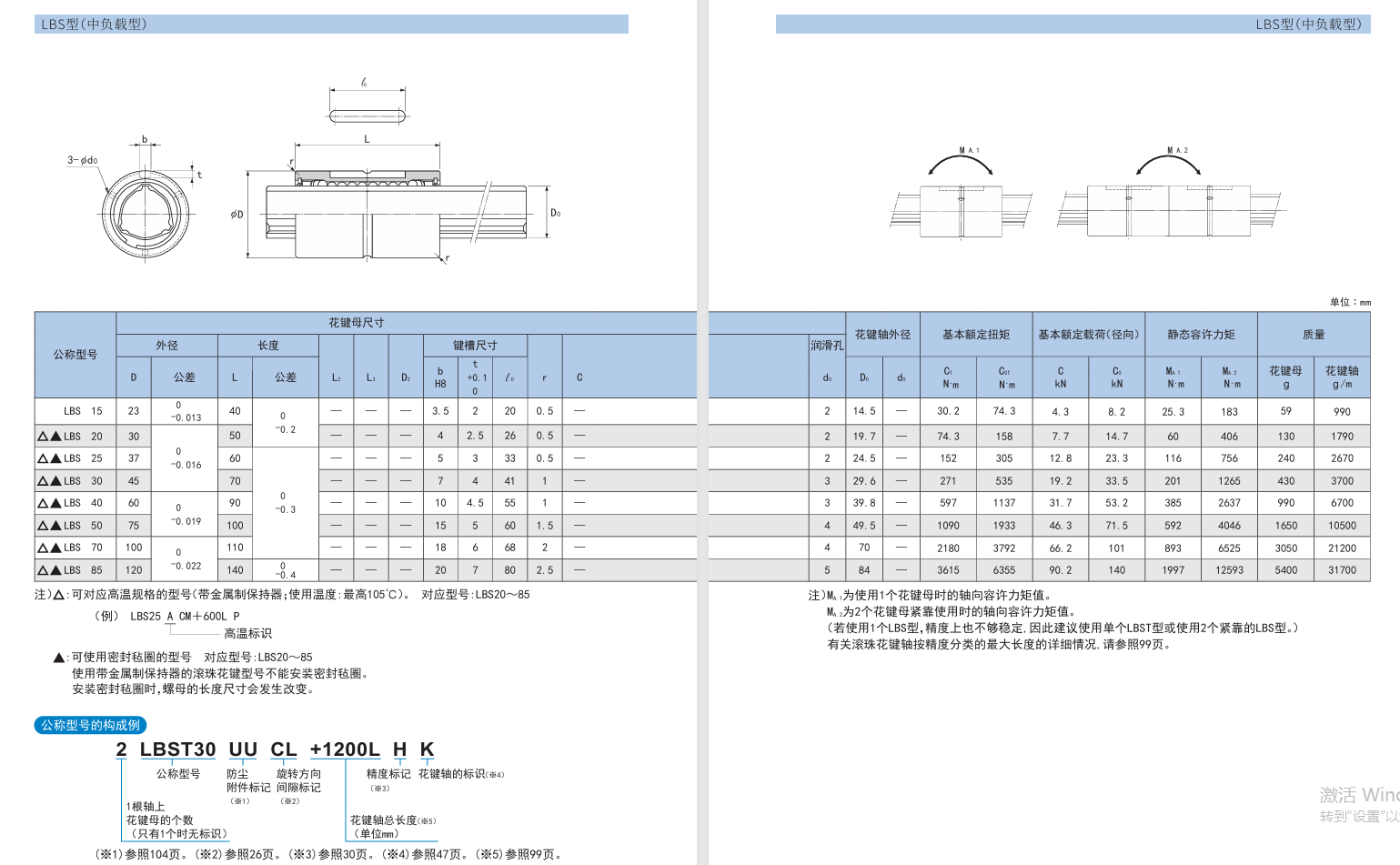

HIR LBS系列包含：LBS6、LBS8、LBS10、LBS15、LBS20、LBS25、LBS30、LBS40、LBS50、LBS70等不同滚珠花键HIR厂家促销。

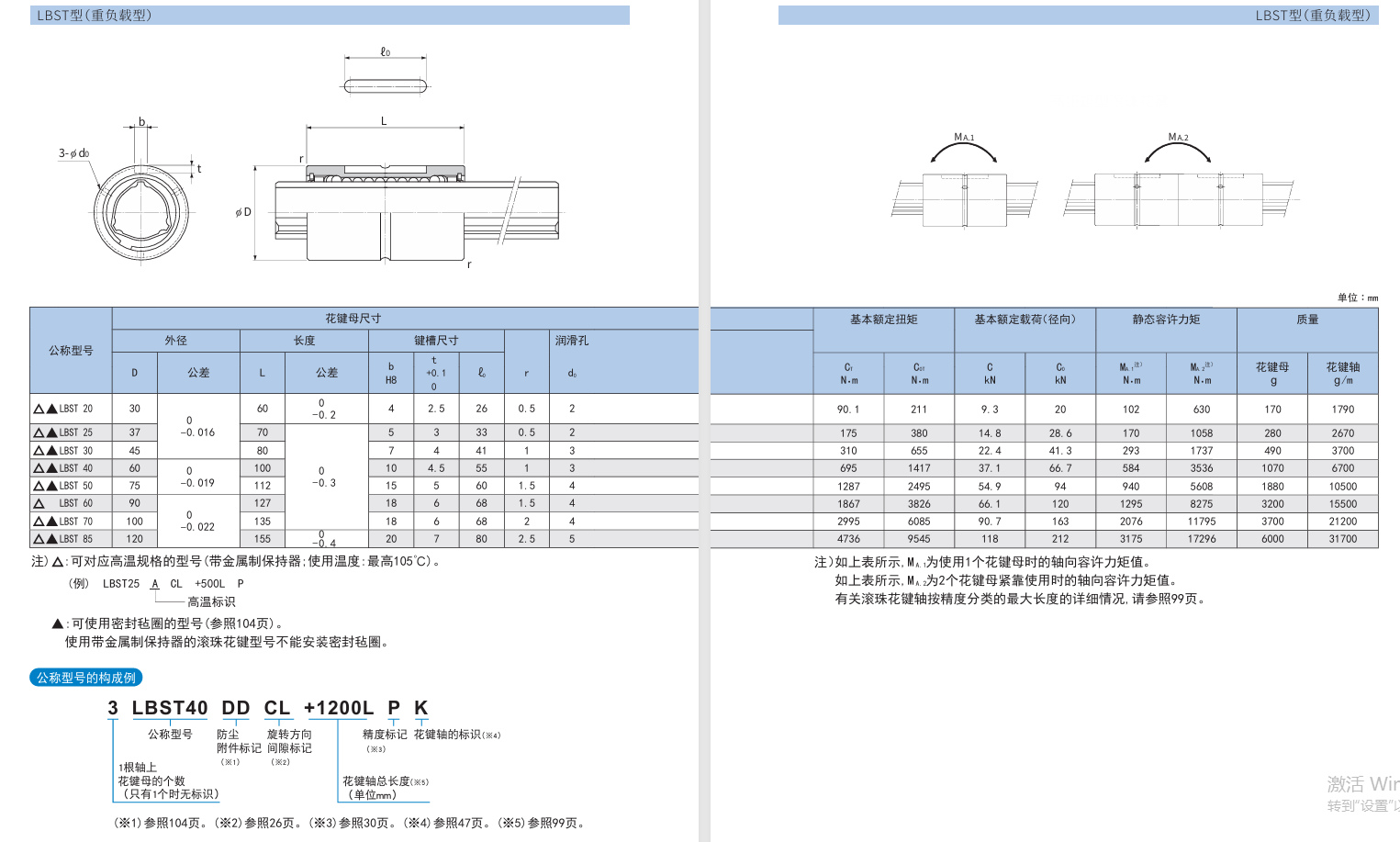

HIR一级代理商特价型号：THK LBST 系列包含： LBST20、LBST25、LBST30、LBST40、LBST50、LBST60、LBST70、LBST85、LBST100、LBST120、LBST150357、LBST20UU、LBST25UU、LBST30UU、LBST40UU、LBST50UU等不同滚珠花键。

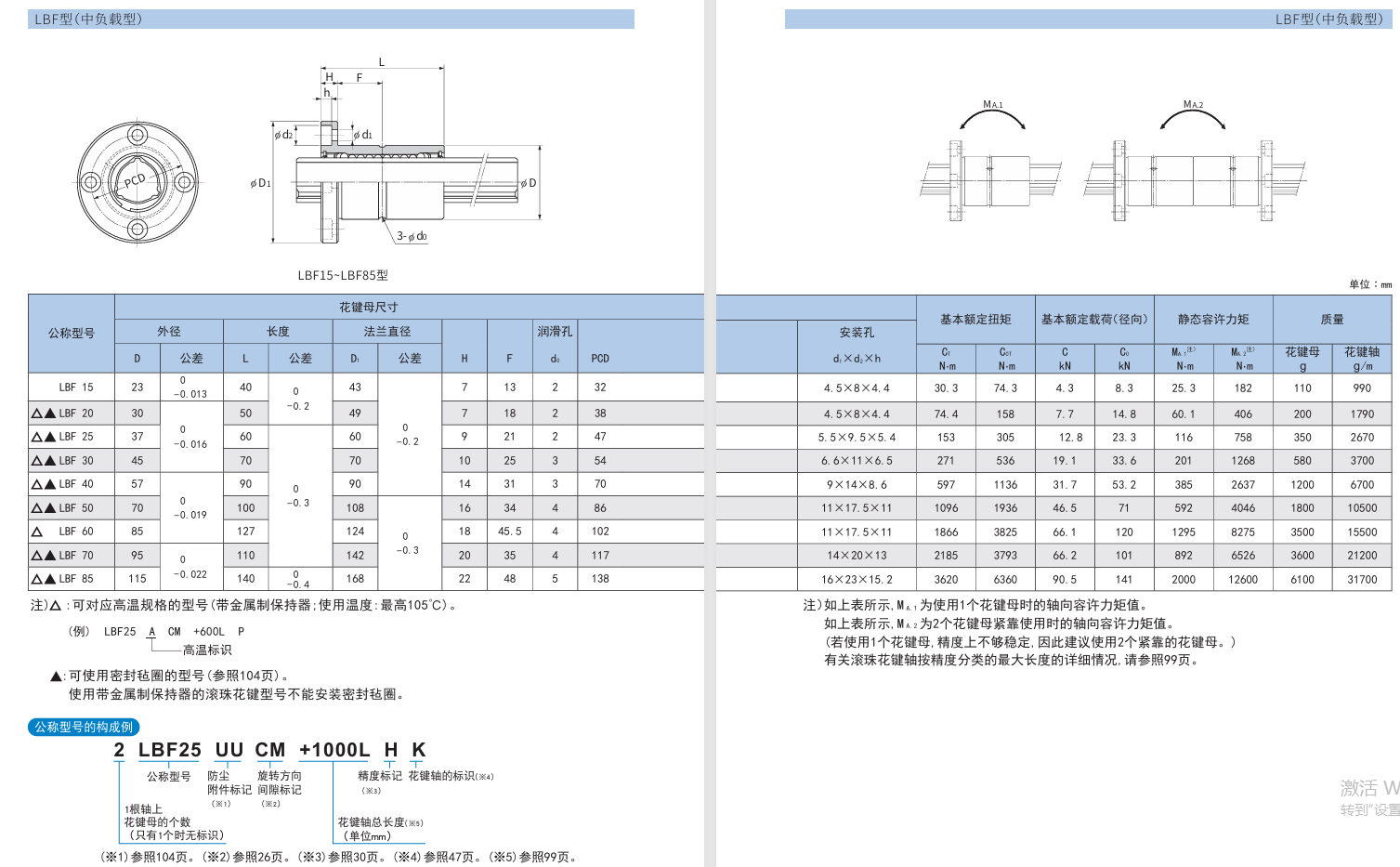

HIR LBF 系列包含：LBF15、LBF15CL、LBF15CM、LBF15UU、LBF15UUCL、LBF15UUCM、LBF20、LBF20CL、LBF20CM、LBF20DD、LBF20UU、LBF20DDCL、LBF20DDCM、LBF20UUCL、LBF20UUCM、LBF25、LBF25CL、LBF25CM、LBF25DD、LBF25UU、LBF25DDCL、LBF25DDCM、LBF25UUCL、LBF25UUCM、LBF30、LBF30CL、LBF30CM、LBF30DD、LBF30UU、LBF30DDCL、LBF30DDCM、LBF30UUCL、LBF30UUCM、LBF40、LBF40CL、LBF40CM、LBF40DD、LBF40UU、LBF40DDCL、LBF40DDCM、LBF40UUCL、LBF40UUCM、LBF50、LBF50CL、LBF50CM、LBF50DD、LBF50UU、LBF50DDCL、LBF50DDCM、LBF50UUCL、LBF50UUCM、LBF60、LBF60CL、LBF60CM、LBF60DD、LBF60UU、LBF60DDCL、LBF60DDCM、LBF60UUCL、LBF60UUCM、LBF70、LBF70CL、LBF70CM、LBF70DD、LBF70UU、LBF70DDCL、LBF70DDCM、LBF70UUCL、LBF70UUCM、LBF85、LBF100等不同滚珠花键。
HIR LBR 系列包含：LBR15UU、LBR20UU、LBR25UU、LBR30UU、LBR40UU、LBR50UU、LBR60UU、LBR70UU、LBR85UU、LBR100UU等不同滚珠花键。
HIR LBH 系列包含：LBH15uunut、LBH20uunut、LBH25uunut、LBH30uunut、LBH30acm＋600lh、LBH40uunut、2LBH40uucl +700lpk、LBH50uunut、2LBH50uucl+1160lp等不同滚珠花键HIR厂家促销。
