咨询电话特性
NB限程式滚珠花键由具有传送槽的圆柱型花键轴和外筒构成，花键外筒是由外筒主体、保持器、侧环和钢球装配而成。保持器设置了球口袋，利用滚动体钢球之间相互不接触的结构，从而可以得到顺畅的直线运动。采用钢球非循环型保持器，即使在直线运动时保持器也会移动，因此可以限定行程。建议按目录所标最大行程的80%作为移动量来使用。
极小的动摩擦阻力和低噪音
滚动体被球口袋分离开，相互之间不会接触。另外，还采用了限定行程，滚动体不循环的结构，因此实现了极小的动摩擦阻力和低噪音。
小型
比传统滚珠花键的外筒外径约小20%，对空间的节省做出了贡献。
全不锈钢制
所有的零部件都采用不锈钢，具有优异的耐腐蚀性、耐热性（使用温度：-20〜140℃），最适合使用于真空环境或无尘室。
润滑
在外筒油槽处设置了两个油孔，所以添加油脂比较容易。

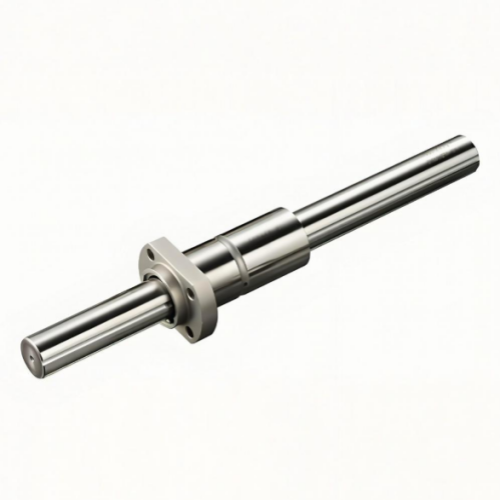

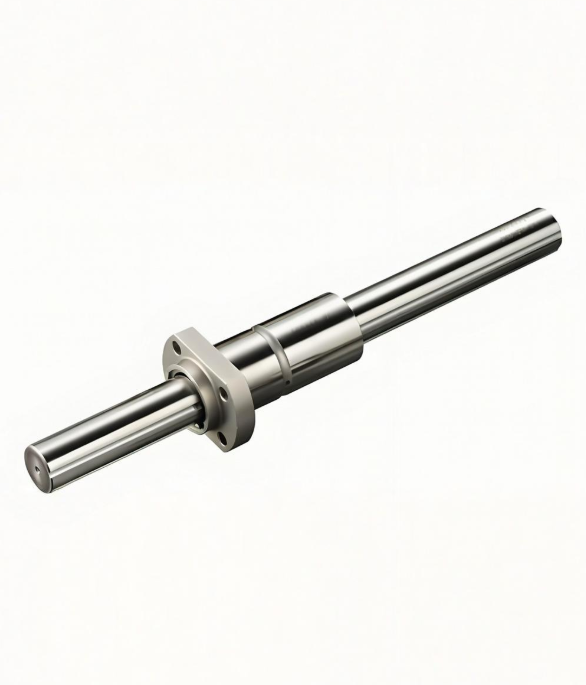

NB 限程式滚珠花键 SPLFS 型是可以同时承受径向负荷和扭矩的高精度限定行程的直线运动用轴承。以极小的动摩擦阻力运转。
结构与特征
NB限程式滚珠花键由具有转送槽的圆柱型花键轴和外筒构成,花键外筒内组装了一个外筒主体,保持器、侧环以及钢球。
保持器设置了球口袋,利用滚动体之间不发生接触的结构,从而可以实现圆滑顺畅的直线运动。采用钢球非循环型的保持器,即使在直线运动时保持器也会移动,因此可以限定行程。推荐移动量设定为商品目录中最大行程的80%。
极小的动摩擦阻力和低噪音
滚动体被球口袋分离开,相互之间不会接触。另外,还采用了限定行程，滚动体不循环的结构，因此实现了极小的动摩擦阻力和低噪音。
小型
比传统的滚珠花键的外筒外径约小20%，对空间茓按醅糴方蛘ㄇ推造峇放泖比节省做出了贡献。
全不锈钢制
所有的零部件都采用了不锈钢，具有优异的耐腐蚀性、耐热性(使用温度:-20~140℃)，最适合使用于真空环境或无尘室。
润滑在外筒油槽处设置了两个油孔，所以添加油脂比较容易。

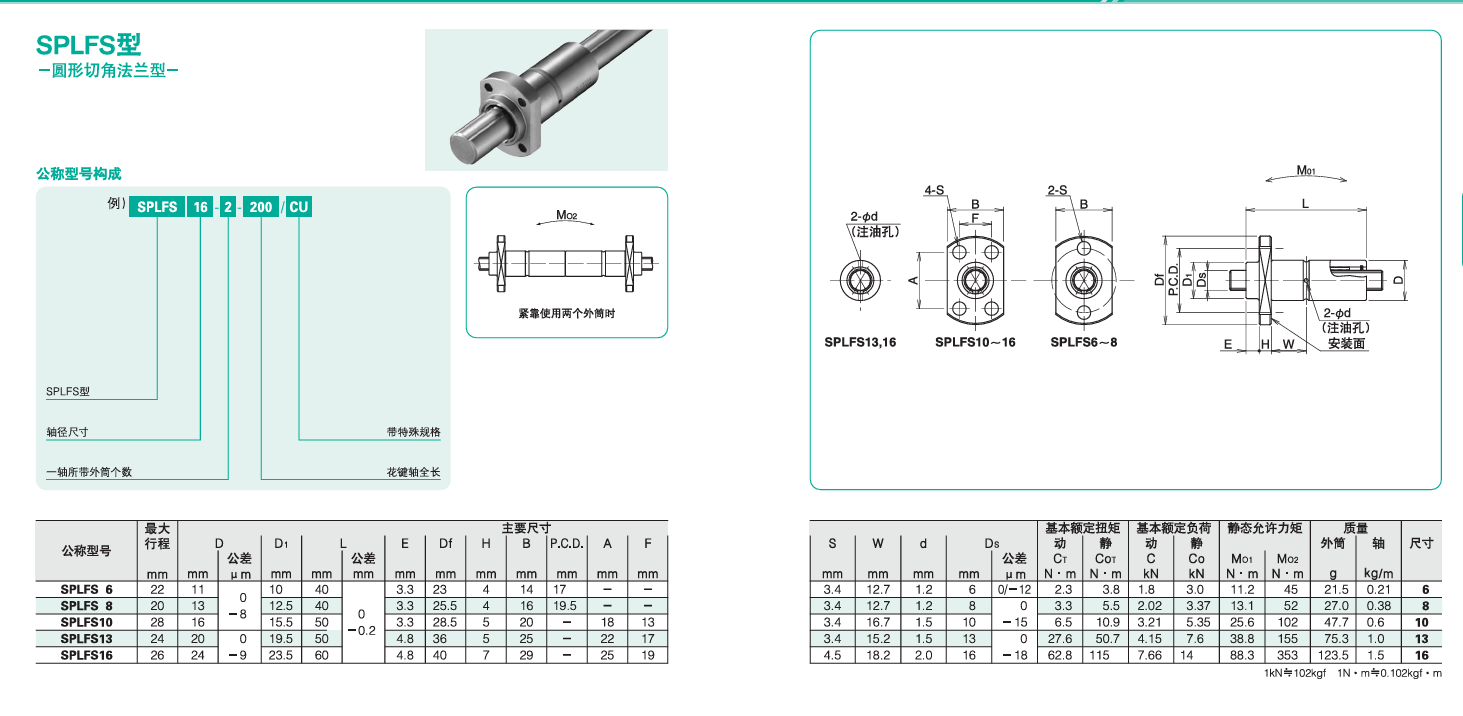

SPLFS 6、SPLFS 8、SPLFS10、SPLFS13、SPLFS16
