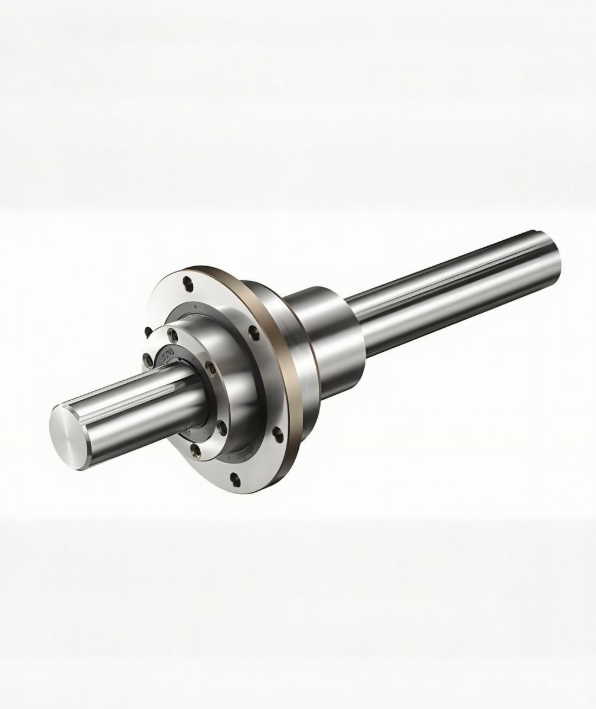

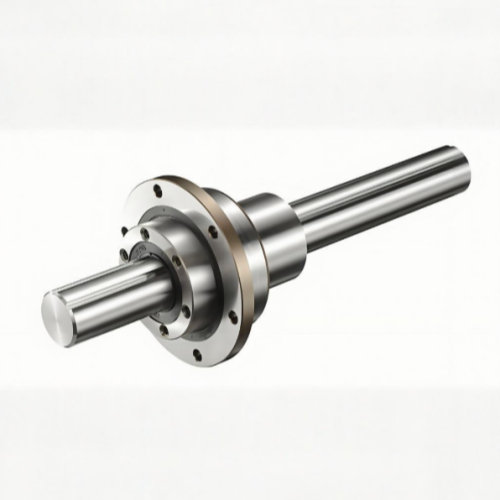

可进行高精度、高刚性、高速旋转的直线运动和旋转运动的SPB型的小巧紧凑款新上线。
结构与特征
NB外筒旋转式滚珠花键由花键部分和旋转部分构成，旋转部分配置了交叉滚柱(SPR)和钢球(SPB).
高精度
由于滚珠花键有轨道槽能够传送直线运动和大的力矩，所以可实现正确的定位。因为在此基础上结合了旋转运动，所以不仅能够在直线方向上，也能在旋转方向上实现正确的定位，
使零部件数量减半、大幅度削减安装和加工成本由于花键部分和旋转部分成一体化结构，所以、与传统的结构相比，大大减少了零部件的个数。此外,还减少了外壳的不必要的厚度,减轻了重量，加工也变得更简单，从而使安装的累积误差也得以减少。
小型·高刚性(SPR型)
SPR型旋转滚珠花键的花键外筒上直接配置了交叉滚柱，更为轻量,小型化。尽管形状较小，却还是表现出极高的刚性。最适合在工具交换装置的旋转定位时使用。
高速旋转·高刚性(SPB型)SPB型旋转滚珠花键有角面接触结构的旋转部和花键外筒成一体化结构。因为旋转部与角面接触轴承背靠背组合，所以能够非常均衡地承旻径向、轴向、力矩的负载,最适合在高速旋转下使用。
丰富的产品型号

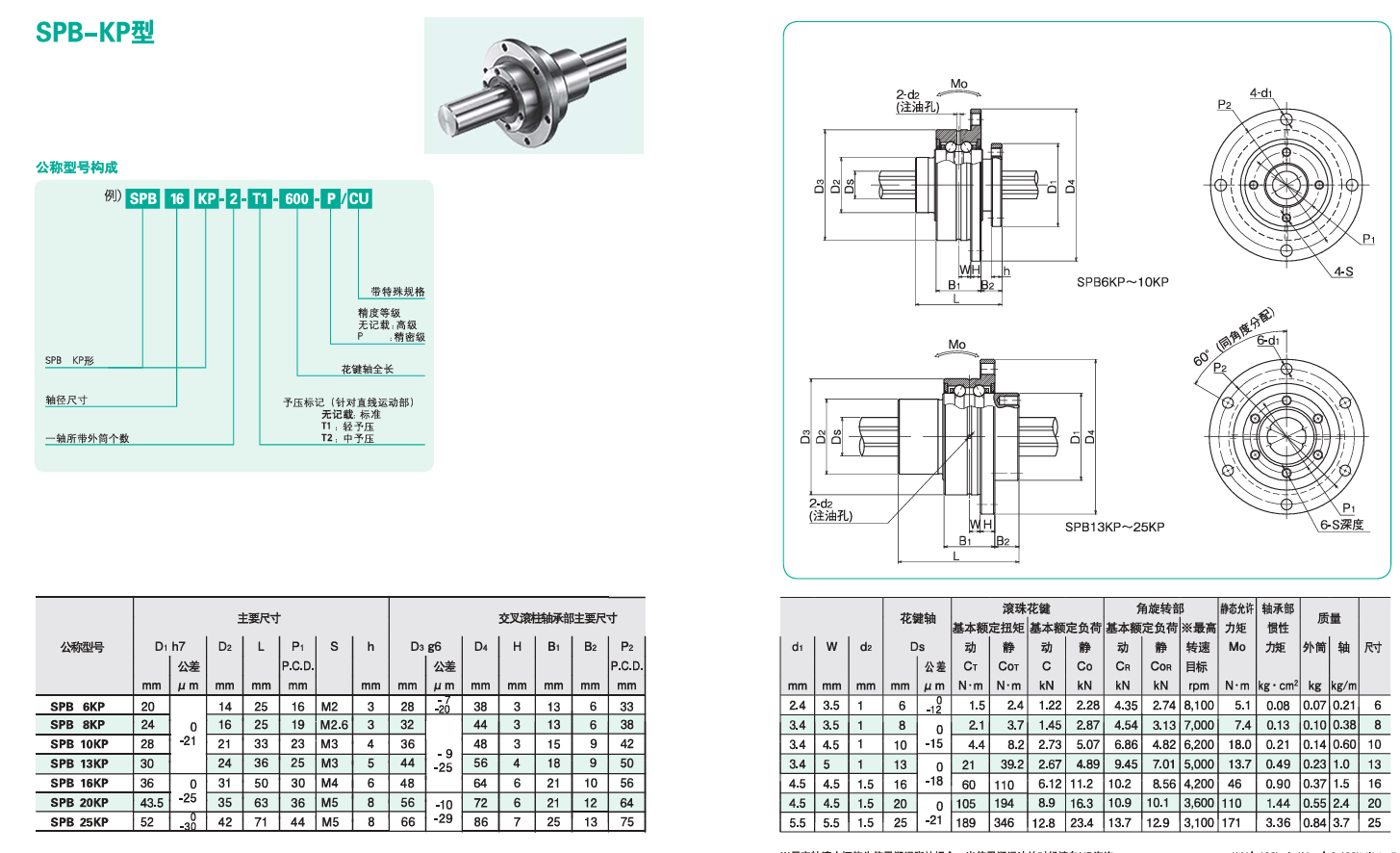

SPB-KP型花键的轴径有中6-中25，7个尺寸供您选择。
SPB 6KP、SPB 8KP、SPB 10KP、SPB 13KP、SPB 16KP、SPB 20KP、SPB 25KP
