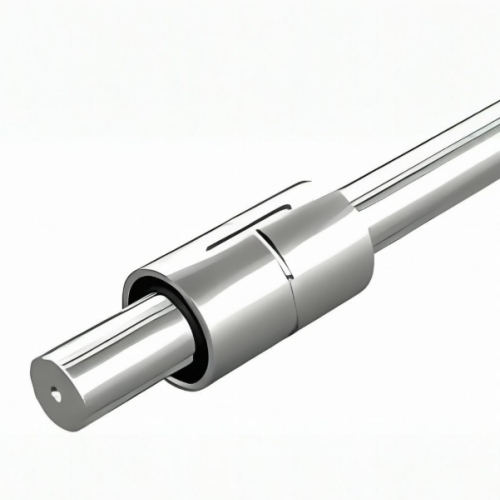

HIR紧凑型滚珠花键是采用了2列式4点接触的特殊设计，花键母内部钢球在花键轴上的凹槽中进行直线滚动，从而实现了可承受径向负荷的同时，还可承受旋转扭矩。属于紧凑型的直线运动与传递扭矩的运动装置。
种类齐全，可多样性选择
紧凑型花键轴分别有实心与空心两款类型，空心花键轴可实现通气、穿线、配管等功能，紧凑型花键母有相同尺寸的普通型、与免维护自润滑型，在相同截面尺寸下有标准型、与加长型。
小体积、高刚性
采用2列大直径钢球与轨道4点接触的简单结构，外形体积设计紧凑，可承受任意方向的负荷，对于要求的平衡性和高刚性达到良好的效果。
高精度准确的定位
通过施加预压，消除了旋转方向的间隙，可进行准确的旋转方向定位。旋转方向没有任何偏差。
低摩擦、运动顺畅
由于对花键母内部结构进行的独特的设计，从而实现承载负荷的高速运动、低摩擦运动顺畅的效果。
互换性强
可以将同规格型号花键轴、花键母(免维护型、普通型)、预压、精度种类等自由匹配。

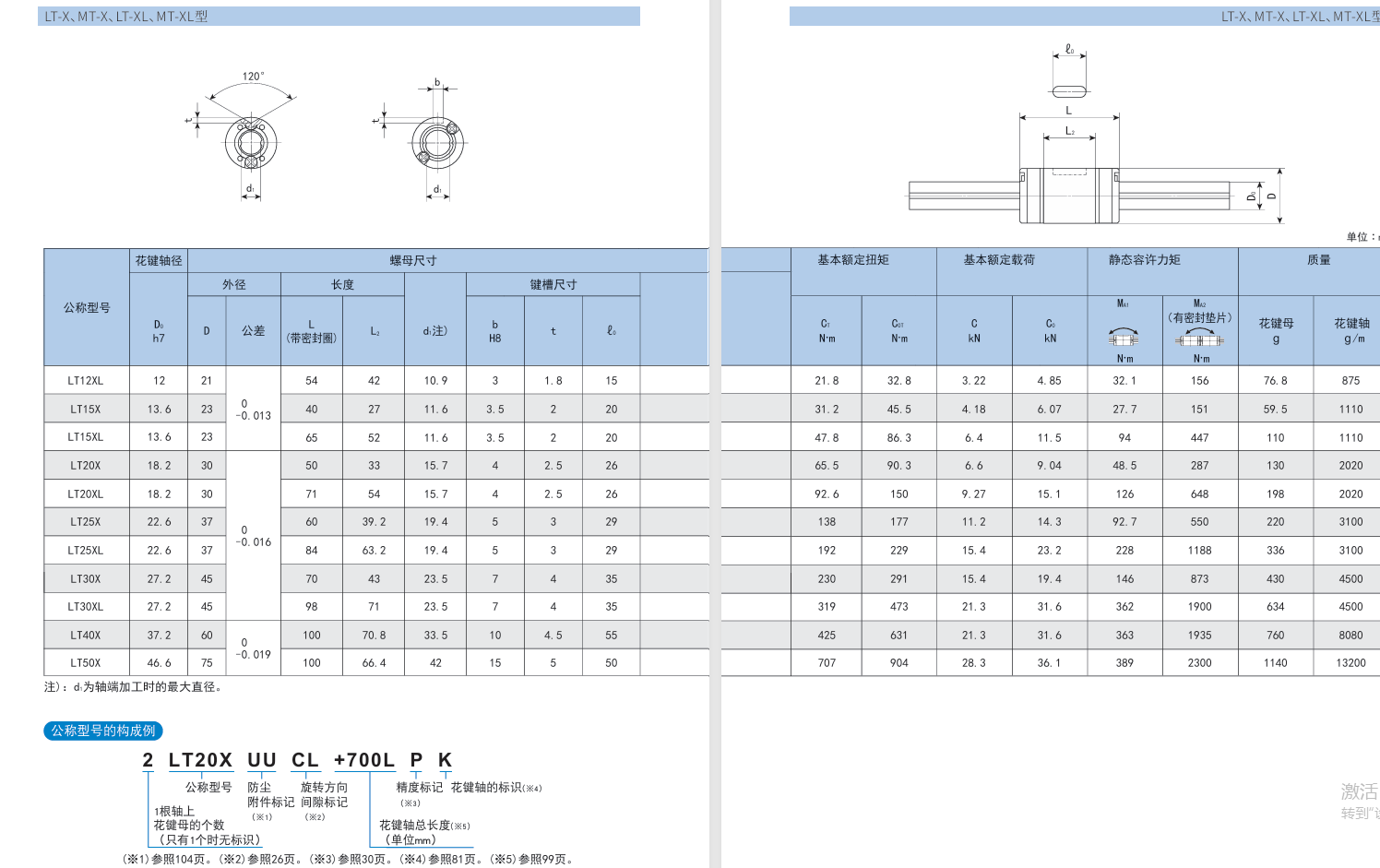

HIR LT-X系列包含：LT3X、LT3XD、LT4X、LT5X、LT6X、LT8X、LT10X、LT13X、LT16X、LT20X、LT25X、LT30X等不同型号滚珠花键。
HIR LK-X锡类包含：LFK5X、LFK6X、LFK10X、LFK13X、LFK16X等不同型号滚珠花键。

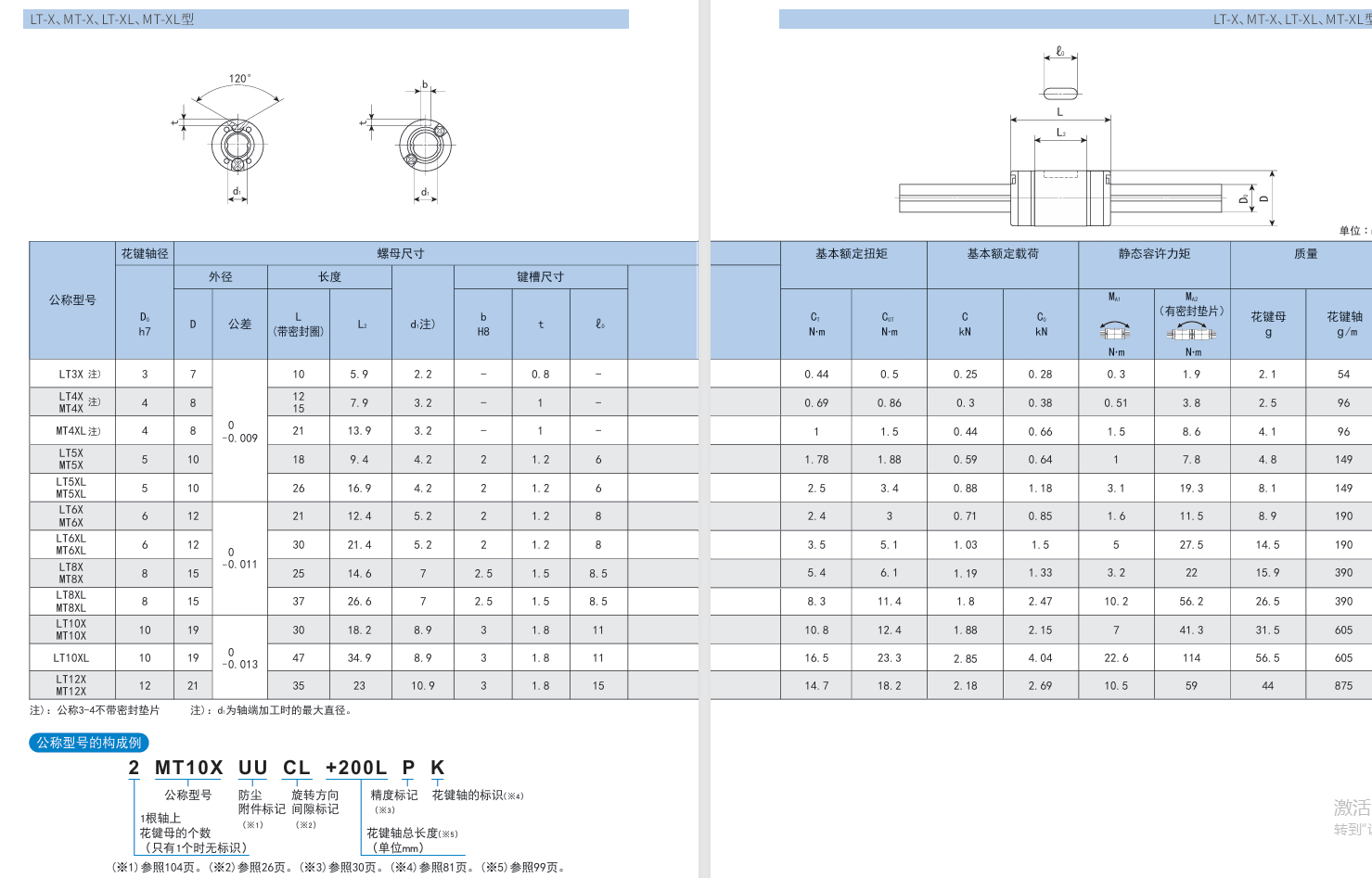

HIR MT-X系列包含：MT4X、MT5X、MT6X、MT6XL、MT8X、MT8XL等不同型号滚珠花键。
HIR MK-X系列包含：MK5X、MK6X、MK8X、MK10X、MK12X等不同型号滚珠花键。
