咨询电话负载容量大、寿命长
由于轨道槽研磨加工成近似为钢球半径的R形状，所以钢球接触面积大，提升了负载容量、延长了使用寿命。
丰富的类型
NB花键轴的轴径尺寸为4~100，外筒形状分为圆柱型、法兰型，还可根据型号提供不锈钢款，可结合用途进行选择。
可实现高精度的扭矩传递
轴和外筒的转送槽与钢球构成恰当的接触角，可以传递较大的扭矩。另外，通过施加予压，消除旋转方向的间隙，从而提高了刚性，可实现正确的旋转定位。
追加工更简单
NB滚珠花键采用了在圆轴上加工传送槽的形状，安装所需对轴端等进行加工更为方便。
可实现高速运行・高速旋转
外筒小型紧凑，平衡性良好，在高速运行或高速旋转时可充分发挥其性能。
结构与特征

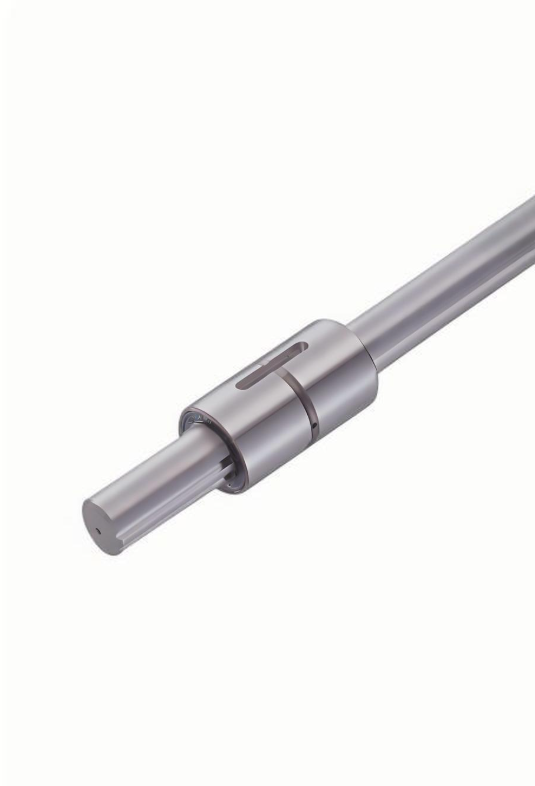

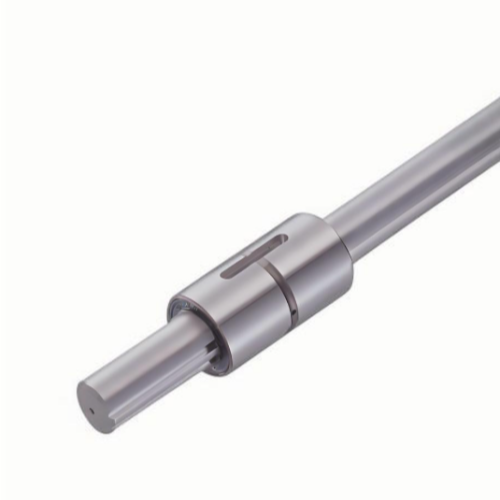

NB滚珠花键由带有转送槽的花键轴和外筒构成花键外筒内部装入保持器、侧环和钢球等,采用了可顺畅滑动的设计和制作。
负载容量较大、寿命较长由于轨道槽研磨加工为接近钢球直径的R形状提高了钢球的接触面积,提高了负载容量、延长了寿命。
丰富的类型
NB花键轴的轴径尺寸为4~100.外筒形状分为圆柱型、法兰型、滑块型，还可根据不同型号制作不锈钢型，可根据用途选择适当的类型。使追加加工更简单
NB滚珠花键采用了在圆轴上设置转送沟的形状,因此,安装时向轴端的加工更加简单。可实现高速运动·高速旋转
外筒小型紧凑,平衡性良好,在高速运转或高速旋转时也可充分发挥其性能。
可实现高精度的扭矩传递轴和外筒的转送槽与钢球构成恰当的接触角，可以传达较大的扭矩。另外,通过施加予压，消除旋转方向的间隙，从而提高了刚性，可实现正确的旋转定位。
轻量·小型化SSP-AM型和以往的SSP型相比,花键外筒变得更小。节省更多空间，多头并列使用,特别适用于微型电子芯片的制造安装等机械设备。另外还可选择耐腐蚀的不锈钢材质。

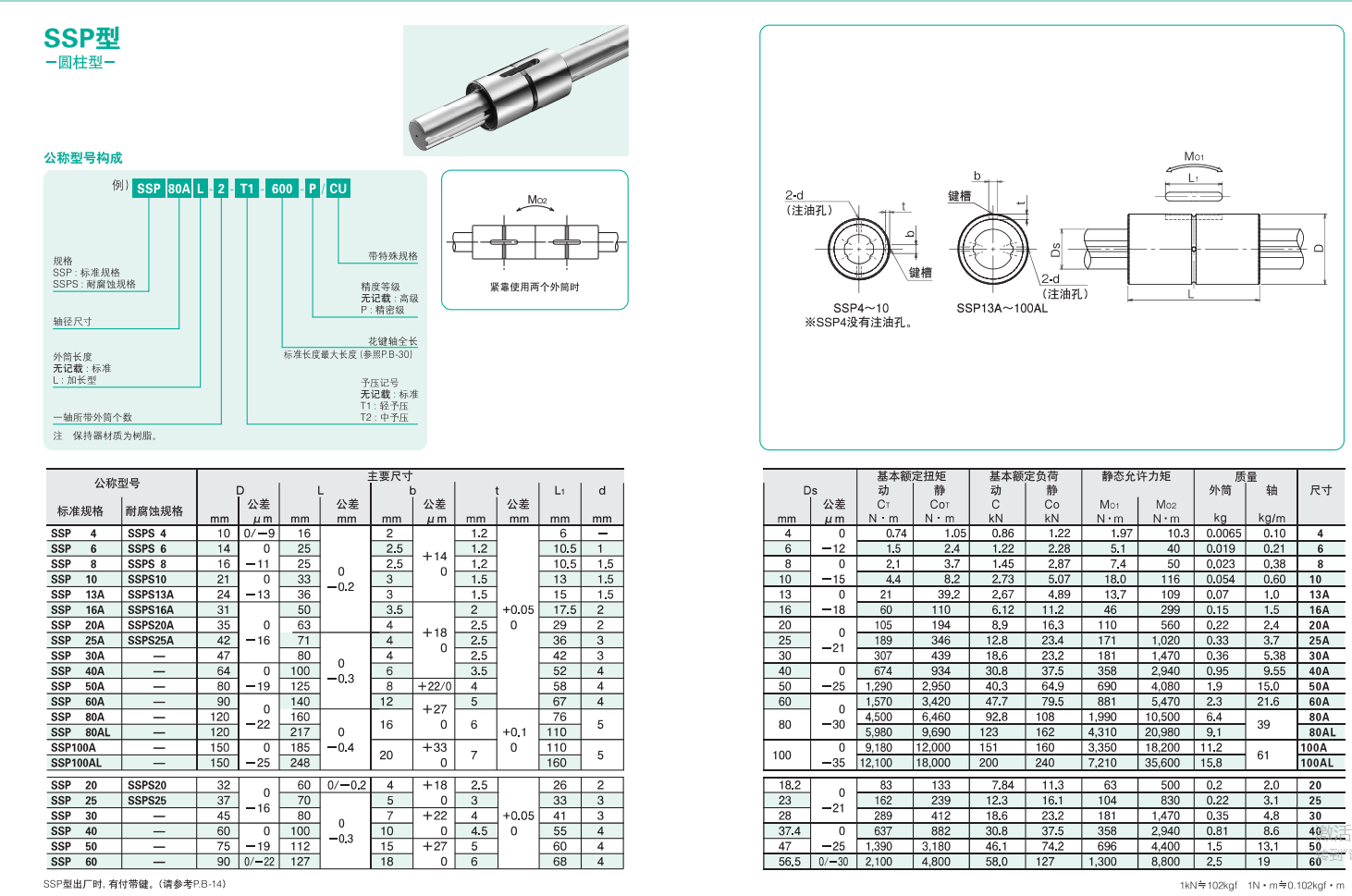

SSP4、SSP6、SSP8、SSP10、SSP13A、SSP16A、SSP20A、SSP25A、SSP30A、SSP40A、SSP50A、SSP60A、SSP80A、SSP80AL、SSP100A、SSP100AL。
